Que signifie le code défaut U1601 ?
Le code défaut U1601 est une erreur réseau (code U) qui indique une perturbation de la communication dans le système CAN-Bus du véhicule. Plus précisément, il signale une erreur sur la ligne de données CAN « C » (C-CAN). Cela signifie que l'échange de données entre différents calculateurs, comme le calculateur airbag et le calculateur moteur, est interrompu ou perturbé.
Le CAN-Bus est le système nerveux central des véhicules modernes et permet l'échange constant d'informations entre tous les modules électroniques importants. Une interruption de cette communication, comme l'indique U1601, provoque des dysfonctionnements et des messages d'avertissement, car les calculateurs ne peuvent plus recevoir de données valides les uns des autres.
Contrairement aux codes B (Body) ou P (Powertrain), un code U (Network) indique presque toujours un problème de câblage, d'alimentation électrique ou de connexions, et non nécessairement un défaut interne d'un calculateur particulier.
Quels symptômes apparaissent avec U1601 ?
Les symptômes typiques du code défaut U1601 sont l'allumage du voyant moteur, souvent accompagné du message « Faire contrôler le moteur ». Souvent, d'autres défaillances électroniques surviennent, comme la désactivation du système VDC ou de l'assistant de freinage. Dans certains cas, le véhicule peut passer en mode dégradé.
Le signe le plus frappant est l'activation du voyant de contrôle moteur. Cela se produit parce que le calculateur moteur ne reçoit plus de signaux fiables des autres composants du système via le CAN-Bus.
Une autre caractéristique critique est la réapparition rapide du défaut. Même après suppression de la mémoire des défauts, le code U1601 peut souvent être défini à nouveau dans les 24 heures, ce qui indique un problème physique persistant.
Quelles sont les causes de U1601 ?
La cause la plus fréquente du code défaut U1601 est une tension de bord instable ou trop basse, souvent due à une batterie faible. D'autres causes principales sont les problèmes physiques dans le système CAN-Bus, comme les connexions corrodées, les câbles endommagés ou les connexions de masse insuffisantes.
Une tension de bord trop basse, notamment au démarrage du moteur ou lors de l'activation de grands consommateurs électriques, est un facteur d'activation connu. Le circuit électrique de bord ne peut pas maintenir la tension requise pour une communication CAN stable.
Les connexions défectueuses et les points de masse sont également critiques. Il est important de vérifier les câbles de masse allant de la batterie à la carrosserie et à la boîte de vitesses. La résistance d'une connexion de masse intacte doit être d'environ 0,5 Ohm.
Pour certains modèles, particulièrement de Fiat ou Alfa Romeo, le problème peut également provenir de la connexion du calculateur ABS. Une mesure de la résistance côté commande et côté connecteur du circuit doit donner une valeur de 120 Ohm chacun pour assurer la terminaison correcte du CAN-Bus.
Quels véhicules sont affectés par U1601 ?
Le code défaut U1601 survient chez plusieurs constructeurs automobiles européens, notamment chez les marques du groupe Fiat comme Lancia, Alfa Romeo et Fiat lui-même. Cette erreur de communication est également connue chez certains modèles Saab. Chez Airbag24, le diagnostic est proposé pour divers modèles de ces marques.
Airbag24 dispose d'expérience avec le code défaut U1601 notamment pour les modèles et séries suivants :

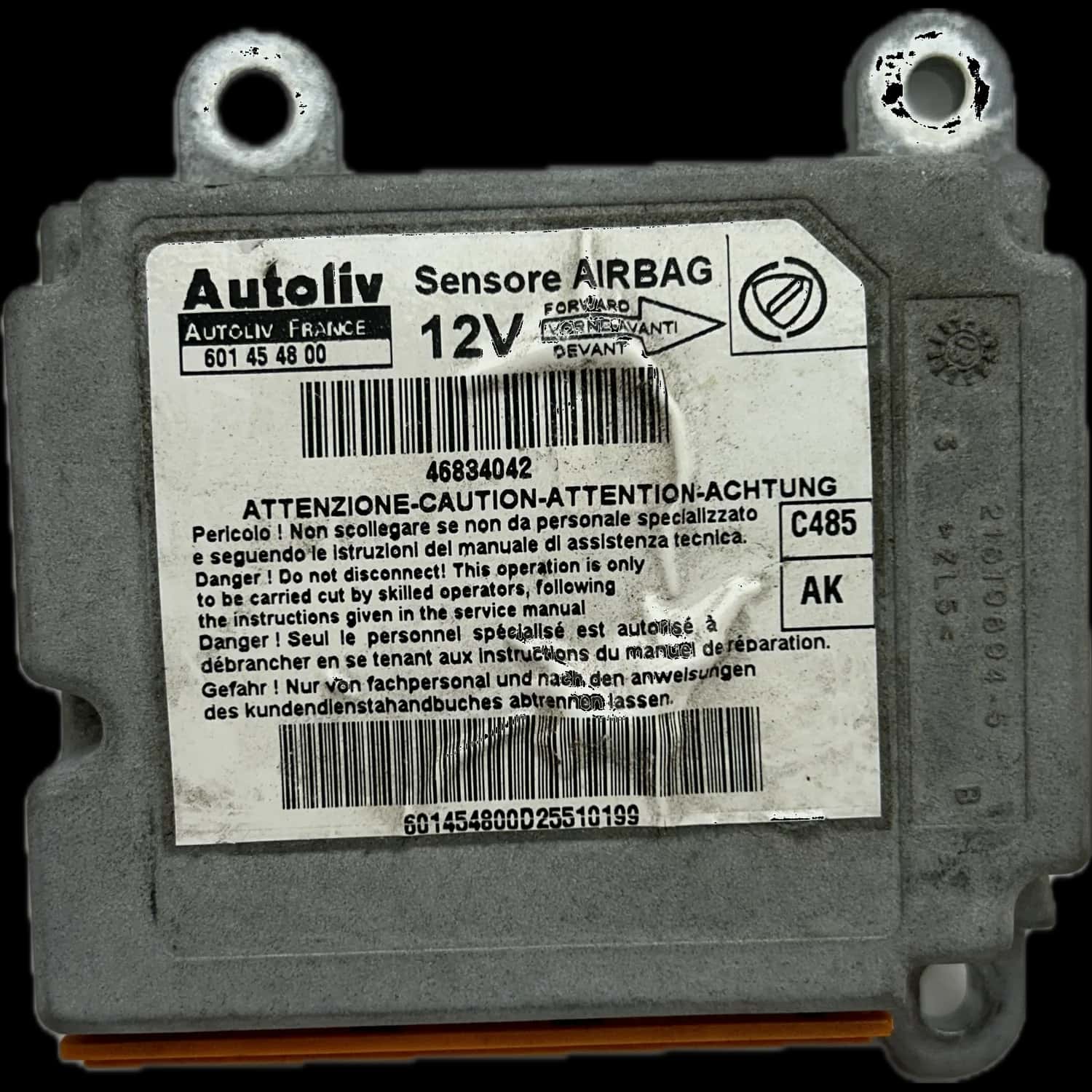

Lancia : Ypsilon 843 (années 2003-2006) et le modèle restylisé (2006-2011).
Saab : 9-5 Arc, 9-5 Aero et 9-5 SportCombi.
De plus, le code défaut est largement répandu chez divers modèles d'Alfa Romeo (par ex. 159, Spider) et Fiat (par ex. Bravo, Doblo, Ducato, Stilo).
Comment le code défaut U1601 est-il réparé professionnellement ?
La réparation professionnelle du défaut U1601 se concentre sur un diagnostic systématique des causes physiques. Cela comprend la vérification de la batterie et de la tension de bord, le contrôle de tous les points de masse pertinents et des connexions CAN-Bus. Ce n'est qu'après avoir exclu ces sources d'erreur externes que le calculateur lui-même est contrôlé.
La première étape est toujours la vérification de l'alimentation électrique. La batterie est testée et, si nécessaire, rechargée ou remplacée. Ensuite, les câbles de masse vers la carrosserie et la boîte de vitesses sont vérifiés pour l'absence de jeu et la corrosion, puis nettoyés.
Ensuite, un contrôle visuel et électrique des connexions CAN-Bus est effectué pour détecter la saleté ou les dommages. Avec un appareil de diagnostic tel que ECUscan, les défauts sont lus et une analyse détaillée du système est réalisée.
Si, après exclusion de toutes les causes externes, un défaut dans le calculateur est suspecté, celui-ci peut être envoyé à un spécialiste comme Airbag24 pour analyse. Après une réparation réussie et une vérification dans le véhicule, un essai routier est recommandé pour s'assurer que le défaut est définitivement résolu. Toutes les réparations chez Airbag24 incluent une garantie de 12 mois.
