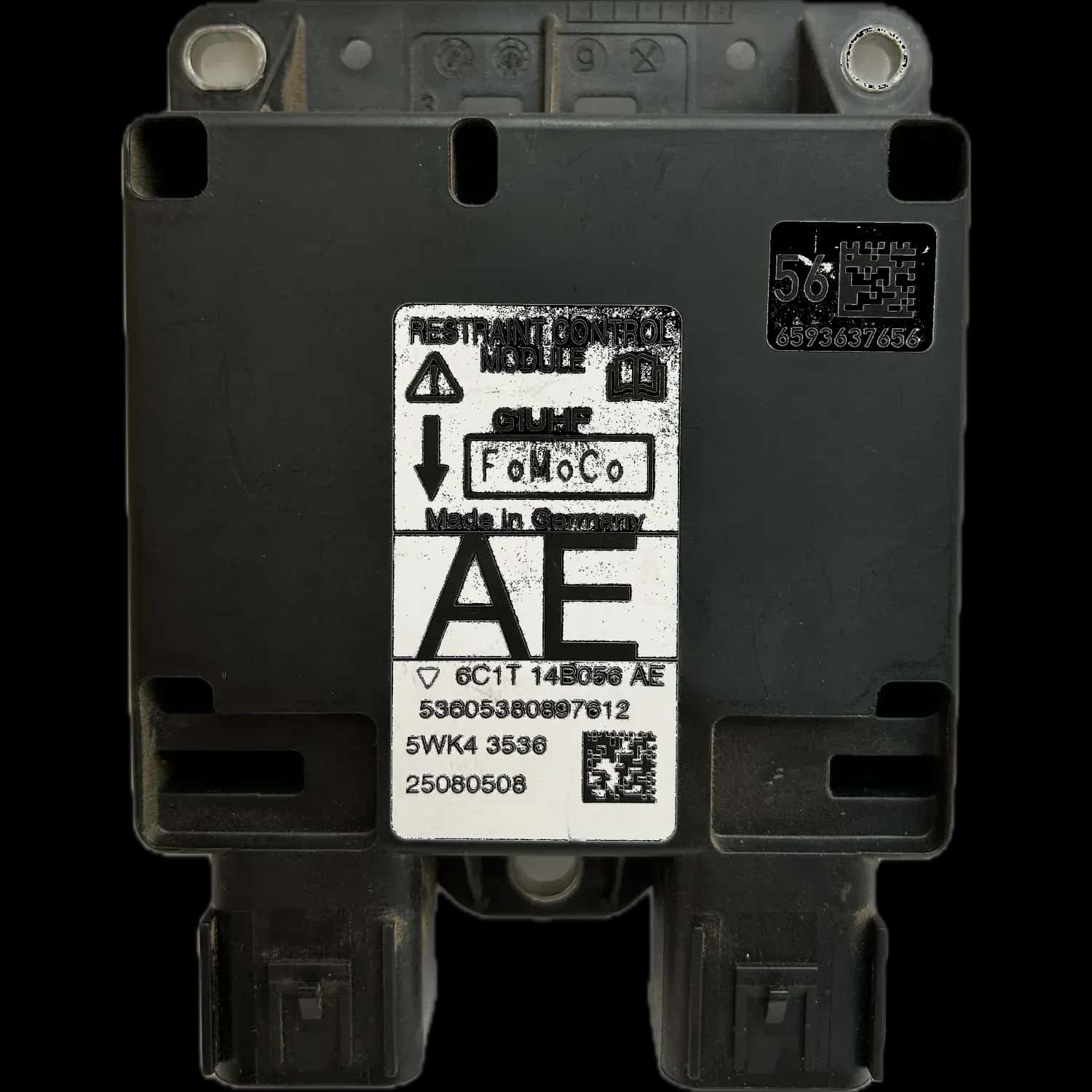

Calculateur airbag avec la référence pièce 6C1T-14B056-AE

Quelle est la fonction du calculateur airbag 6C1T-14B056-AE ?

Le calculateur airbag 6C1T-14B056-AE est l'unité de contrôle centrale du système de protection des passagers dans divers modèles Ford Transit. Il analyse les données des capteurs de choc pour déclencher les airbags et les prétensionneurs avec précision en cas d'accident. Ce composant est également connu sous le numéro Siemens/Continental 5WK43536.

Ce composant Ford d'origine (FoMoCo), également désigné sous le nom de Restraint Control Module (RCM), est d'une importance capitale pour la sécurité passive du véhicule. Il surveille en permanence tous les composants connectés, notamment les capteurs de choc, les circuits d'allumage airbag et les prétensionneurs.

En cas de détection d'un choc, le calculateur décide en quelques millisecondes quels systèmes de retenue doivent être activés pour protéger au mieux les occupants.

Pourquoi le calculateur 6C1T-14B056-AE tombe-t-il en panne ?

La raison la plus fréquente de défaillance est la mémorisation des données de crash après un accident, ce qui verrouille le calculateur. Une autre cause principale est les défauts d'électronique interne qui conduisent au code défaut permanent B1342 « Erreur interne ». Les pannes complètes de communication, où l'appareil ne répond plus au diagnostic, sont également typiques.

Après le déploiement d'un airbag, le calculateur mémorise un « événement de crash » non effaçable pour les ateliers dans la mémoire interne (EEPROM/Flash). Ce verrouillage est intentionnel du constructeur et empêche la réutilisation. Une réparation professionnelle peut réinitialiser ces données et restaurer la fonction complète.

Le code défaut B1342 indique un défaut matériel grave. Les causes sont souvent des microcontrôleurs défaillants, des composants mémoire ou des problèmes dans l'alimentation électrique interne. Ce n'est pas une simple erreur logicielle mais nécessite une intervention ciblée sur le circuit imprimé.

Quand aucune communication n'est plus possible via l'interface OBD, la cause réside souvent dans des composants pilotes de bus CAN défaillants ou une alimentation électrique interne endommagée du calculateur. Le système de diagnostic du véhicule ne peut donc plus accéder au module.

Les dommages dus au vieillissement et aux vibrations, comme les soudures froides aux contacts des connecteurs ou aux processeurs principaux, peuvent également entraîner des défaillances sporadiques et des messages d'erreur non plausibles dans le système.

Comment reconnaître un défaut sur le 6C1T-14B056-AE ?

Un défaut se manifeste principalement par le témoin de contrôle airbag allumé en permanence ou qui scintille sur le combiné d'instruments. Un autre signe clair est quand l'atelier ne peut pas établir la connexion au calculateur airbag avec l'appareil de diagnostic. Les codes défauts mémorisés comme B1342 confirment le défaut sans ambiguïté.

Le symptôme le plus remarquable est le témoin d'avertissement airbag actif. Il ne s'éteint plus après le démarrage du véhicule et signale au conducteur que le système de retenue n'est pas opérationnel et ne se déploierait pas en cas d'accident.

En atelier, le défaut se manifeste souvent par le fait que le calculateur ne répond à aucune demande de diagnostic. La lecture de la mémoire des défauts est ainsi impossible, ce qui complique la recherche de pannes du véhicule.

Si la communication est possible, le code défaut B1342 « Erreur interne – calculateur défaillant » est fréquemment lu. Après un accident, l'entrée « données de crash mémorisées » est également un indicateur certain que le calculateur doit être réinitialisé de manière professionnelle.

Dans quels modèles Ford le 6C1T-14B056-AE est-il installé ?

Ce calculateur airbag est principalement utilisé dans différentes générations du Ford Transit. Chez Airbag24, la réparation est proposée pour des modèles comme le Ford Transit Mk2, Transit 6 '06, Transit Mk8 et le Transit Custom 2 plus récent. La compatibilité technique est élevée, particulièrement pour les séries Mk5 et Mk6.

Chez Airbag24, la réparation conforme aux normes du calculateur avec le numéro de pièce 6C1T-14B056-AE est effectuée pour une série de véhicules Ford. Ceux-ci incluent notamment :

Ford : Transit Mk2, Transit 6 '06 (2006-2013), Transit Mk8, Transit Custom 2 (2023-XXXX).

L'analyse des bases de données spécialisées montre une prévalence particulièrement élevée dans les séries Ford Transit Mk5/Mk6 ainsi que dans des variantes spécifiques comme le Ford Transit Fourgon FA équipé d'un moteur 2.2 TDCi autour de l'année 2010.

Il est important de noter que le numéro de pièce Siemens/Continental 5WK43536 est un équivalent technique direct du 6C1T-14B056-AE. Les deux variantes peuvent être réparées de manière identique.

Comment le calculateur 6C1T-14B056-AE est-il réparé de manière professionnelle ?

Après envoi à Airbag24, le calculateur subit une analyse électronique détaillée. La réparation comprend l'effacement ciblé des données de crash mémorisées, l'instauration du matériel en cas d'erreurs internes et un test de fonctionnement final. Vous bénéficiez d'une garantie légale de conformité de 2 ans sur la réparation effectuée.

Le processus commence par le retrait conforme du calculateur, qui se trouve généralement au niveau de la console centrale. Après expédition sécurisée et réception chez Airbag24, un contrôle d'entrée approfondi est effectué pour vérifier l'erreur signalée.

Quand des données de crash sont mémorisées, un accès direct à la puce mémoire (EEPROM/Flash) est effectué avec des équipements de programmation spécialisés. Les informations de crash sont complètement supprimées et l'appareil est restauré à l'état d'usine pour qu'il soit à nouveau pleinement opérationnel.

S'il y a une erreur interne comme B1342, les composants électroniques défaillants sur le circuit imprimé sont identifiés et remplacés. Cela peut concerner les microcontrôleurs, les composants mémoire ou les éléments de l'alimentation électrique. La réparation élimine la cause réelle du problème.

Un avantage décisif de la réparation est que le codage spécifique au véhicule est conservé dans la plupart des cas. Après l'instauration, le calculateur est testé sur un banc d'essai pour simuler le bon fonctionnement de tous les circuits, avant d'être renvoyé.
