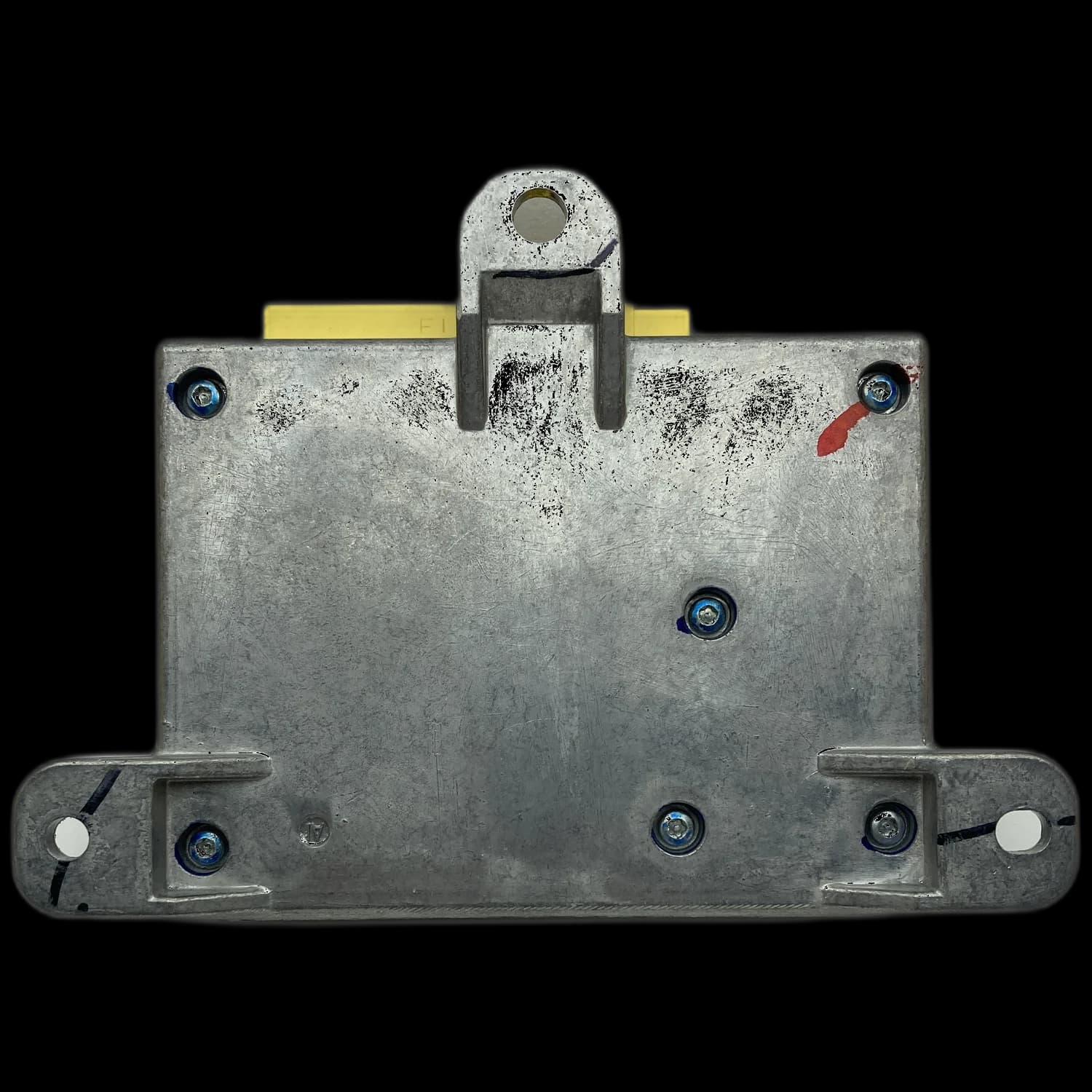

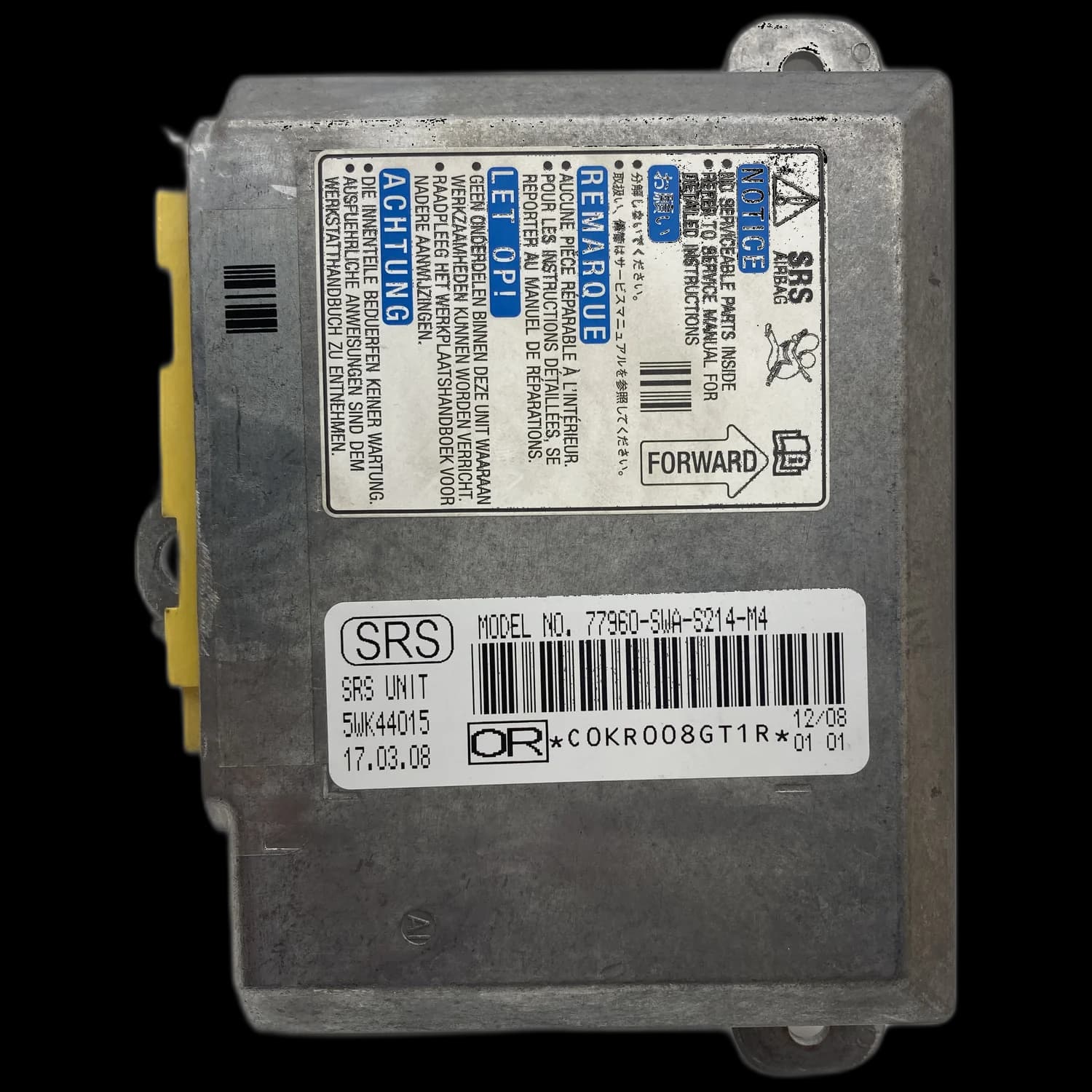

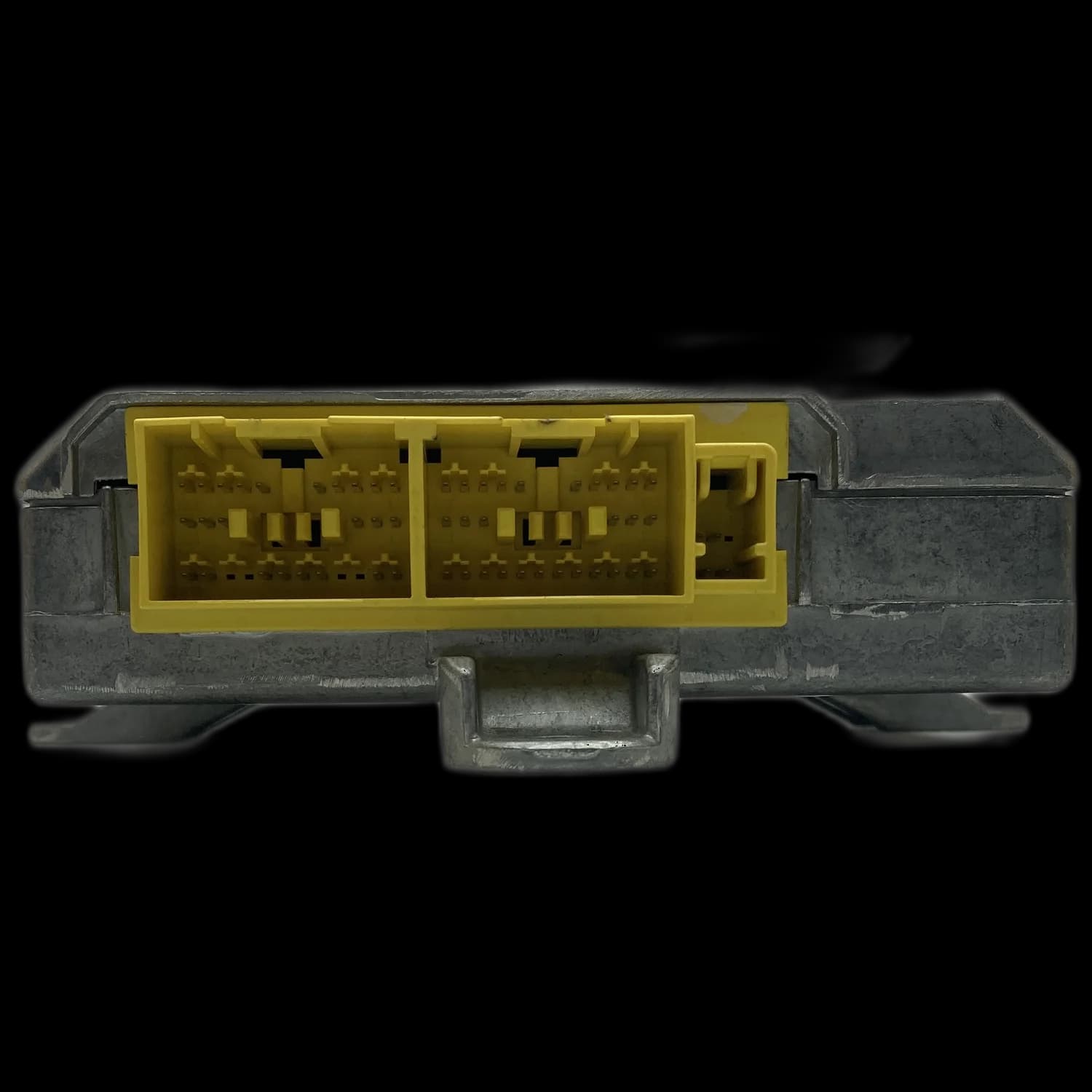

Calculateur airbag avec la référence pièce 77960-SWA-S214-M4

Quelle est la fonction du calculateur airbag 77960-SWA-S214-M4 ?

Le calculateur airbag portant la référence 77960-SWA-S214-M4 est l'unité de contrôle centrale du système de retenue des occupants (SRS) dans la Honda CR-V de troisième génération. Il traite les signaux des capteurs de choc et décide si et quand les airbags et les prétensionneurs doivent être déployés afin de garantir une protection maximale.

En tant que cœur du système de sécurité, cette ECU surveille en permanence tous les composants connectés, notamment les capteurs d'impact à l'avant et sur les côtés du véhicule, la détection de l'occupation des sièges ainsi que les détonateurs pyrotechniques des airbags et des prétensionneurs. En cas de collision, elle analyse les données entrantes en millisecondes et active les systèmes de retenue nécessaires.

D'un point de vue technique, les calculateurs comparables utilisés dans ces modèles portent des références telles que 5WK4 4014 ou 5WK4 4015. Un fonctionnement correct de ce module est essentiel pour la sécurité passive du véhicule.

Pourquoi le calculateur airbag 77960-SWA-S214-M4 tombe-t-il en panne ?

Les causes les plus fréquentes de défaillance du calculateur 77960-SWA-S214-M4 sont les données de crash mémorisées après un accident, qui bloquent un fonctionnement ultérieur, ainsi que les défauts matériels internes sur le circuit imprimé. Il s'agit notamment de composants électroniques endommagés par l'usure ou les pics de tension, tels que les résistances, les condensateurs ou les régulateurs de tension.

Après une collision, même mineure, le calculateur mémorise les données de crash ou d'événement. Ces données sont stockées de manière permanente en mémoire et empêchent que le voyant d'avertissement airbag puisse être effacé. Le système passe en mode de sécurité et n'est plus fonctionnel jusqu'à ce que ces données soient réinitialisées de manière professionnelle.

Indépendamment des accidents, des défauts purement électroniques conduisent souvent à une défaillance. Les pics de tension du circuit électrique de bord peuvent endommager les composants CMS sensibles, les circuits de protection internes ou le régulateur de tension sur le circuit imprimé. Cela conduit souvent à l'arrêt complet de la communication, de sorte que le calculateur n'est plus accessible via l'interface de diagnostic.

D'autres causes sont les défauts du microcontrôleur ou de la mémoire flash, souvent provoqués par l'humidité, qui entraîne la corrosion des connecteurs et des pistes de circuit. La perte de données du programme due à un défaut interne de composant peut également entraîner une défaillance complète du calculateur.

Comment reconnaître un défaut du calculateur 77960-SWA-S214-M4 ?

Un défaut du calculateur airbag 77960-SWA-S214-M4 se manifeste principalement par un voyant de contrôle airbag allumé en permanence sur le combiné d'instruments. Les autres signes évidents sont l'absence de communication avec l'appareil de diagnostic ou les messages enregistrés en mémoire des défauts tels que « Calculateur défectueux » ou « Composant défectueux ».

Le symptôme le plus évident est le voyant d'avertissement airbag (voyant SRS) constamment actif. Il ne s'éteint plus après le démarrage du véhicule, ce qui indique une erreur grave et permanente du système, souvent directement dans le calculateur lui-même.

Un autre indice clair est l'impossibilité pour l'atelier d'établir une connexion avec le calculateur airbag à l'aide d'un appareil de diagnostic. Les codes de défaut tels que « Pas de communication avec le calculateur airbag » indiquent un défaut interne de l'alimentation électrique ou du composant de communication sur le circuit imprimé.

Même si une communication est possible, des codes de défaut spécifiques peuvent pointer directement vers le calculateur. Après un accident, la mémoire des défauts ne peut pas non plus être effacée, car les données de crash mémorisées empêchent la réactivation du système jusqu'à ce qu'une réparation et une réinitialisation appropriées soient effectuées.

Dans quels véhicules le calculateur 77960-SWA-S214-M4 est-il installé ?

Le calculateur airbag portant la référence 77960-SWA-S214-M4 a été développé spécifiquement pour les modèles du fabricant Honda. Il est installé principalement dans la troisième génération du populaire modèle SUV CR-V et assure le contrôle central du système de protection des occupants.

Chez Airbag24, nous réparons la référence 77960-SWA-S214-M4 pour le modèle de véhicule suivant :

Honda CR-V III (Série RE, années 2006–2012)

Comment le calculateur 77960-SWA-S214-M4 est-il réparé de manière professionnelle ?

La réparation professionnelle chez Airbag24 comprend une analyse d'entrée précise, la réparation de l'électronique au niveau des composants, l'effacement approprié des données de crash conformément aux réglementations en vigueur, ainsi qu'un test de fonctionnement final. Cela rétablit la pleine fonctionnalité du composant critiques pour la sécurité et offre une garantie légale de conformité de 2 ans.

Avant le retrait du calculateur, un diagnostic du véhicule est recommandé pour s'assurer que la cause de la défaillance n'est pas due à des composants externes tels qu'un capteur défectueux ou une rupture de câble. Cela garantit que le bon composant est envoyé de manière ciblée pour réparation.

Après réception chez Airbag24, un contrôle d'entrée approfondi est effectué. Le boîtier est ouvert et le circuit imprimé est examiné au microscope pour détecter les dommages visibles tels que les pistes brûlées, les condensateurs éclatés ou la corrosion. Parallèlement, la mémoire des défauts est lue pour vérifier les symptômes décrits par le client.

La réparation proprement dite s'effectue au niveau du composant. Les composants électroniques défectueux tels que les résistances, les régulateurs de tension ou les composants de communication sont dessoudés avec précision et remplacés par des composants nouveaux et de haute qualité. Les soudures froides sont corrigées de manière professionnelle pour assurer une connexion durable.

Si elles existent, les données de crash mémorisées sont effacées en respectant les exigences légales et assurancielles. Le calculateur est ensuite réinitialisé pour restaurer la fonctionnalité d'origine.

Enfin, chaque calculateur réparé est soumis à un test de fonctionnement complet. Cela inclut la vérification d'une communication sans erreur via l'interface OBD et l'assurance que tous les auto-tests internes s'exécutent avec succès. Nous offrons une garantie légale de conformité de 2 ans pour chaque réparation.
