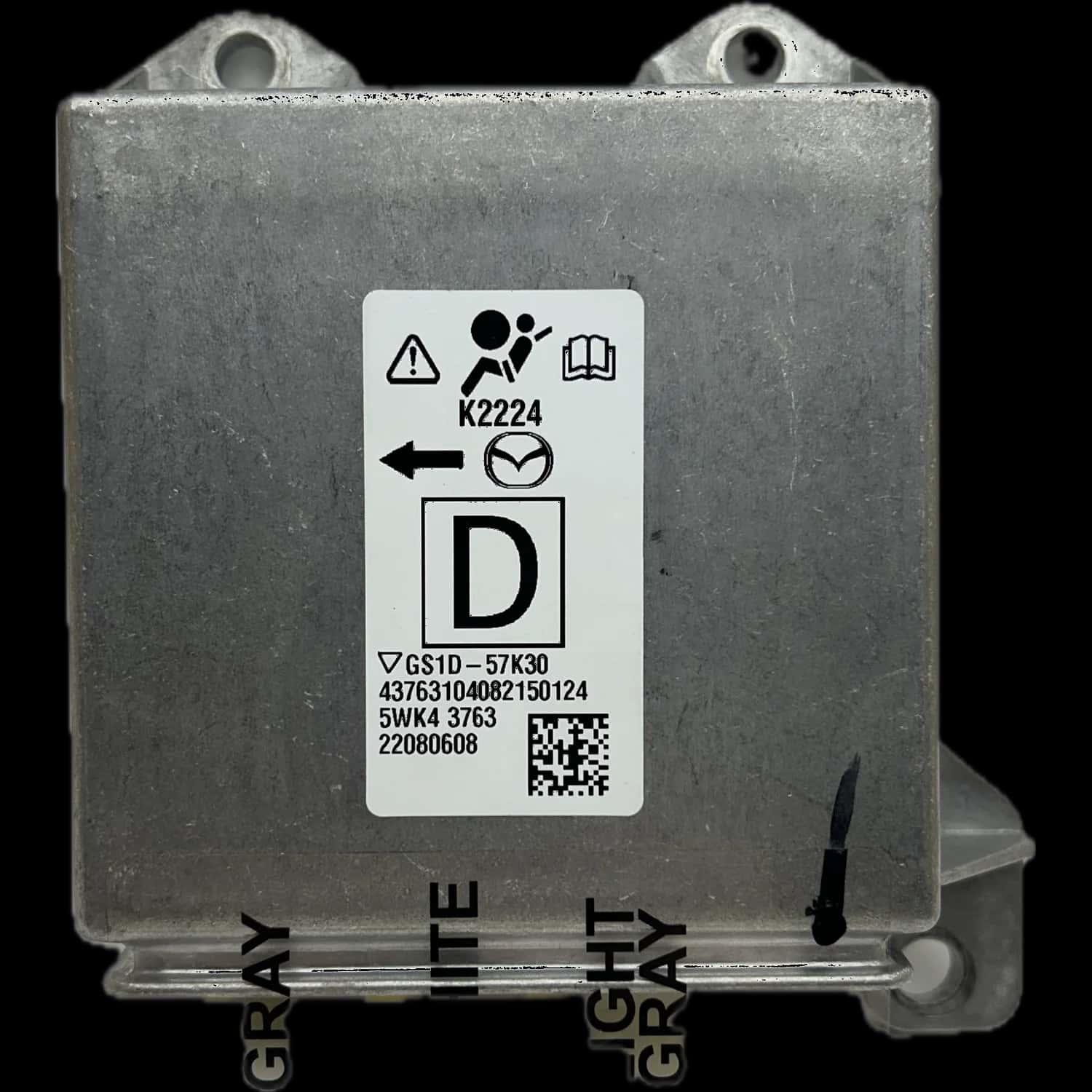

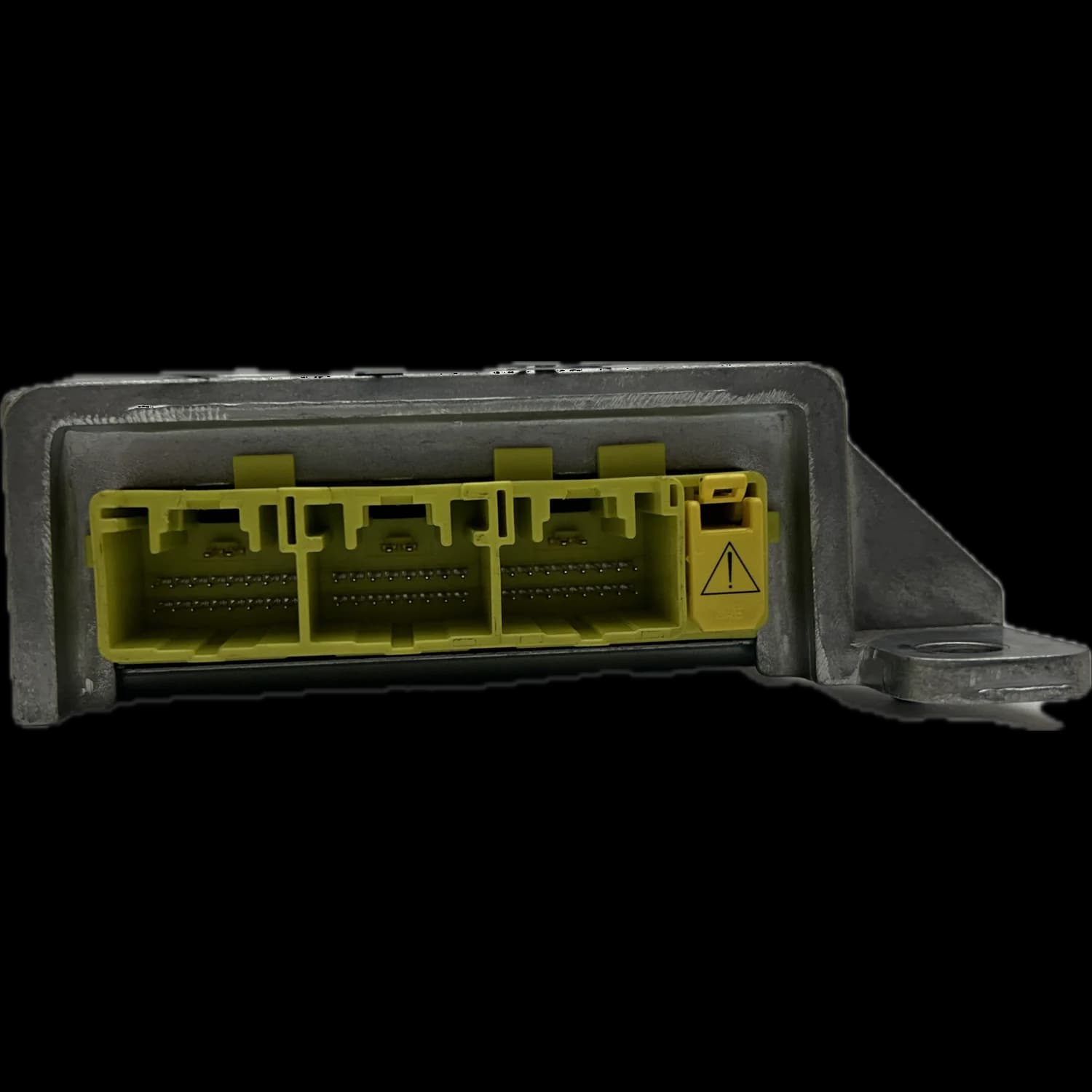

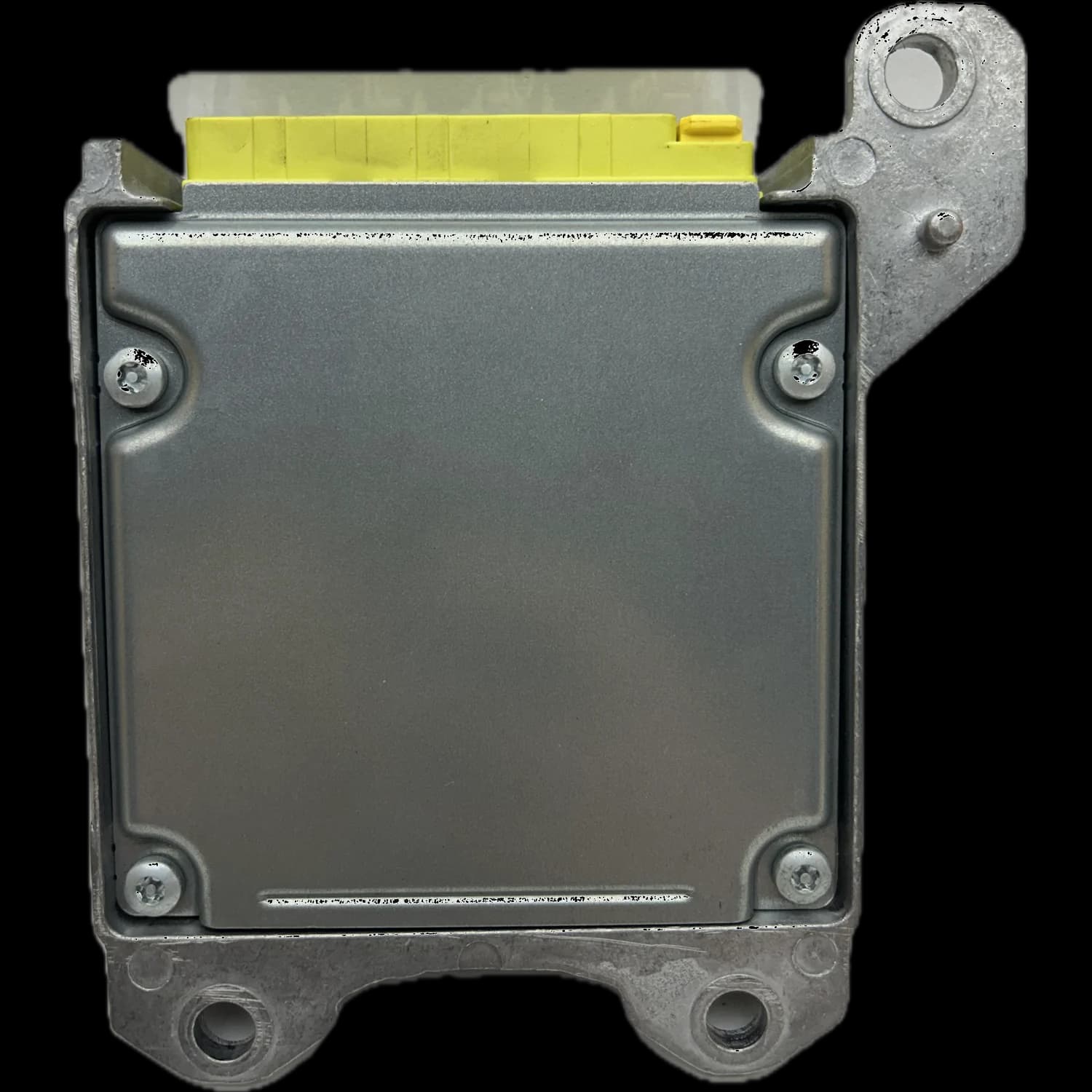

Calculateur airbag avec la référence pièce GS1D-57K30

Quelle est la fonction du calculateur airbag GS1D-57K30 ?

Le calculateur airbag portant le numéro de pièce GS1D-57K30 est l'unité de commande centrale du système de protection des occupants de la Mazda 6 série GH. Il est souvent référencé avec le numéro Bosch 5WK43763 et est responsable de l'analyse des données des capteurs de choc ainsi que de l'activation rapide des airbags et des prétensionneurs.

Techniquement désigné comme Supplemental Restraint Module (SRM), ce module surveille en permanence tous les capteurs et composants connectés du système de retenue. En cas de collision, il analyse en quelques millisecondes les signaux entrants des capteurs d'accélération pour déterminer la sévérité de l'impact.

Sur la base de cette analyse, le calculateur prend la décision critique de déterminer quels systèmes de retenue (par exemple, airbags frontaux, airbags latéraux, prétensionneurs) doivent être activés pour assurer la meilleure protection des occupants. Après un déploiement, il enregistre les données de choc pertinentes, appelées données de crash, en interne.

Pourquoi le calculateur GS1D-57K30 tombe-t-il en panne ?

Les causes de panne les plus fréquentes du GS1D-57K30 sont un verrouillage interne des données de crash suite à un accident, des défauts de composants électroniques sur la carte de circuit ou des erreurs de communication. Ces dysfonctionnements entraînent l'inactivité du système airbag et l'illumination permanente du voyant d'avertissement.

La cause principale nécessitant une réparation est la mémorisation des données de crash. Après l'activation des airbags ou des prétensionneurs, le calculateur se verrouille en interne pour prévenir toute réutilisation. Cet état ne peut être réinitialisé que par une réparation électronique spécialisée.

De plus, les défauts de l'électronique interne constituent une source d'erreur typique. Ceux-ci incluent les composants défectueux tels que les circuits intégrés de commande, les puces de mémoire (EEPROM/Flash), les régulateurs de tension ou les soudures froides causées par les contraintes thermiques et les vibrations. Particulièrement avec les modules basés sur VISTEON ou Bosch, un resoudage ou un reballing peut être nécessaire.

Les pannes de communication complètes, où le calculateur n'est plus accessible aux appareils de diagnostic, indiquent également un défaut interne grave. Des schémas de défaut similaires apparaissent aussi avec les numéros de pièce connexes comme GDK4-57K30 ou GMC8-57K30A, utilisés dans le même contexte véhicule.

Comment reconnaître un défaut du GS1D-57K30 ?

Le symptôme le plus révélateur d'un défaut du calculateur airbag GS1D-57K30 est l'illumination permanente du voyant de contrôle airbag du combiné d'instruments de la Mazda 6. Souvent, le défaut « calculateur défectueux » mémorisé ne peut pas être effacé ou le module n'est pas accessible aux appareils de diagnostic.

L'illumination permanente du voyant airbag est une indication claire que l'autotest interne du système a échoué. Dans cet état, le système est inactif et n'offre aucune protection en cas d'accident.

Une autre caractéristique typique est que les ateliers peuvent lire le défaut mais ne peuvent pas l'effacer de manière permanente. Immédiatement après la tentative d'effacement, le défaut est à nouveau enregistré en mémoire, ce qui indique une erreur matérielle ou de données persistante dans le calculateur lui-même.

Dans les cas graves, aucune communication avec le calculateur n'est plus possible. L'appareil de diagnostic ne reçoit aucune réponse du module, ce qui rend une analyse d'erreur supplémentaire dans le véhicule impossible. Cela indique un dommage électronique interne grave, par exemple à l'alimentation électrique ou au microcontrôleur.

Dans quels véhicules le GS1D-57K30 est-il installé ?

Le calculateur airbag GS1D-57K30 est spécifiquement conçu pour la deuxième génération de la Mazda 6. Il est utilisé aussi bien dans les modèles d'avant restylage à partir de 2008 que dans les versions restylisées jusqu'en 2012. Chez Airbag24, nous réparons ce module et les variantes identiques pour l'ensemble de la série.

Chez Airbag24, nous avons réparé avec succès le calculateur GS1D-57K30 et ses variantes (par exemple GS1D57K30, GS1D57K30A, GDK4-57K30) pour les modèles suivants :

Mazda :

Mazda 6 Berline (Type GH), Années 2008 – 2012

Mazda 6 Break (Type GH), Années 2008 – 2012

La réparation couvre aussi bien la première série (2008–2010) que la version restylisée révisée (2010–2012).

Comment le GS1D-57K30 est-il réparé professionnellement ?

La réparation professionnelle chez Airbag24 suit un processus standardisé. Après un contrôle d'entrée détaillé, les composants électroniques défectueux sur la carte sont remplacés et les données de crash mémorisées sont réinitialisées. Un test de fonctionnement final sur un banc d'essai assure le fonctionnement complet.

Le processus commence par le démontage professionnel du calculateur dans un atelier qualifié. Après un emballage sécurisé, vous envoyez le module à Airbag24.

À notre réception, un diagnostic complet est effectué. Les techniciens procèdent à un examen visuel de la carte et lisent la mémoire d'erreur interne ainsi que les données d'état pour déterminer la cause exacte du défaut.

La réparation principale comprend la réparation électronique. Les composants défectueux comme les modules de mémoire ou les régulateurs de tension sont remplacés par des composants de haute qualité. Ensuite, les données de crash de la mémoire du calculateur sont supprimées, tout en conservant intégralement le codage original spécifique au véhicule.

Enfin, chaque calculateur réparé est testé sur un banc d'essai spécialisé. La communication et le fonctionnement correct des circuits d'allumage sont simulés. Ce n'est que lorsque tous les tests ont été réussis avec succès que l'appareil est libéré pour l'expédition de retour. Nous accordons 2 ans de garantie légale de conformité sur chaque réparation.
