Qu'est-ce qu'une unité de contrôle d'airbag Audi RS4 B5 ?
Le calculateur d'airbag de l'Audi RS4 B5 est l'unité de sécurité centrale qui active tous les systèmes de retenue des occupants, tels que les airbags et les prétensionneurs de ceinture, en cas d'accident. Il surveille en permanence les capteurs, enregistre les données d'accident et garantit le bon fonctionnement de tous les modules d'airbag du véhicule. Une réparation professionnelle du calculateur d'airbag de l'Audi RS4 B5 rétablit la sécurité.
Ce module, également appelé unité de contrôle des airbags (ACU), est essentiel à la détection dynamique des accidents. Il coordonne l'activation des systèmes de retenue en quelques fractions de seconde.
L'unité de commande effectue un autodiagnostic permanent et signale les dysfonctionnements via le témoin d'airbag dans le combiné d'instruments.
Pourquoi l'unité de commande d'airbag Audi RS4 B5 est-elle défectueuse ?
Les défaillances du calculateur d'airbag d'une Audi RS4 B5 sont souvent dues à des problèmes de composants internes, à un court-circuit électrique ou à des erreurs de données d'accident. L'humidité ou l'usure due au vieillissement peuvent également entraîner une défaillance, rendant la réparation ou le remplacement du calculateur d'airbag d'une Audi RS4 B5 inévitable.
Les causes courantes incluent des dommages internes au microprocesseur ou au module de mémoire, ce qui altère le fonctionnement de l'unité.
Après un accident, l'unité de contrôle enregistre les données de collision qui peuvent provoquer un voyant d'erreur permanent, même si le système est par ailleurs intact.
Des problèmes de tension du système électrique du véhicule ou des courts-circuits dans le câblage peuvent également entraîner une panne ou un dysfonctionnement de l'unité de commande.
Codes d'erreur courants pour la réparation de l'unité de commande d'airbag Audi RS4 B5
Lors du diagnostic d'un calculateur d'airbag défectueux sur une Audi RS4 B5, des codes d'erreur spécifiques s'affichent, indiquant des dommages internes ou des problèmes de communication. Ces codes sont essentiels pour déterminer la nécessité d'une réparation ou d'un remplacement du calculateur d'airbag de l'Audi RS4 B5. Ils sont lus à l'aide d'outils de diagnostic tels que le VCDS.
- 65535 : Unité de commande défectueuse → Défaillance fonctionnelle interne qui ne peut pas être supprimée et nécessite généralement un remplacement.
- B1000 : Erreur de communication de l'unité de commande → Aucune communication ou communication défectueuse avec l'unité de commande via le bus CAN.
- 00588 : Résistance de l'électrode d'allumage de l'airbag côté conducteur (N95) trop élevée/trop faible → Peut indiquer des problèmes internes dans l'unité de commande si l'électrode d'allumage elle-même est intacte.
- 01217 : Erreur d'électrode d'allumage de l'airbag côté conducteur (N199) → Défaillance possible de l'unité de commande ou de l'électronique, même si le module est intact.
Les autres codes qui affectent les capteurs, les tendeurs de ceinture ou les modules d'airbag ne sont généralement pas des erreurs directes dans l'unité de commande elle-même.
Le code 65535 est l'indicateur le plus courant d'un module de commande irréparable ou gravement endommagé qui nécessite un remplacement ou une réparation spécialisée.
Quels numéros de pièces sont disponibles pour la réparation de l'unité de commande d'airbag Audi RS4 B5 ?
Pour la réparation du calculateur d'airbag de l'Audi RS4 B5, différentes références Audi et Bosch sont nécessaires pour garantir la compatibilité avec le véhicule. L'identification correcte de la référence est cruciale, car toutes les variantes ne sont pas réparables ni remplaçables directement.
Les principales références de pièces d'origine Audi pour l'Audi RS4/S4 B5 se trouvent dans la gamme 8D0 959 655. Celles-ci incluent 8D0 959 655 F, 8D0 959 655 TB et 8D0 959 655 L.
La variante 8D0 959 655 F est souvent considérée comme non réparable par les experts ; à la place, la 8D0 959 655 TB est recommandée comme remplacement.
Pour les modèles Audi A4 B5 étroitement liés, les numéros 8A0 959 655 A, 8A0 959 655 B et 8A0 959 655 C existent, qui peuvent également être compatibles.
Les numéros OEM Bosch correspondants sont 0285001305 (convient à Audi 8D0 959 655 L) et 0285001038 (convient à Audi 8A0 959 655 C).
Vérifier le numéro de pièce exact de votre ancienne pièce est essentiel pour une réparation réussie de l'unité de commande d'airbag Audi RS4 B5 ou le bon remplacement.
Détails techniques du calculateur d'airbag Audi RS4 B5
Le calculateur d'airbag de l'Audi RS4 B5 est un appareil de haute précision basé sur le réseau 12 V du véhicule et communiquant avec les autres calculateurs via le bus CAN. Il est spécialement conçu pour la surveillance continue des capteurs d'accélération et le déploiement ultra-rapide des airbags en cas d'accident, nécessitant une réparation fiable du calculateur d'airbag de l'Audi RS4 B5.
Le système comprend une surveillance complète des défauts de tous les capteurs, des airbags et de tout le câblage.
Une mémoire interne enregistre tous les codes d'événement et d'erreur, y compris les données d'accident qui sont importantes pour l'analyse des accidents.
Après un impact, la pyrotechnie des airbags et des rétracteurs de ceinture est activée par l'unité de contrôle pour protéger les occupants.
Position de montage et connexions pour le calculateur d'airbag Audi RS4 B5
Le calculateur d'airbag de l'Audi RS4 B5 est généralement situé dans la console centrale du véhicule, souvent sous la moquette pour une réponse optimale aux signaux d'impact. Son accès nécessite le retrait de la console centrale et des panneaux de garniture adjacents, garantissant ainsi une installation précise après la réparation du calculateur d'airbag de l'Audi RS4 B5.
L'unité est généralement vissée au centre du véhicule, sous la boîte à gants ou la zone de l'accoudoir.
Pour retirer le tapis, la console centrale doit être soigneusement retirée, parfois à travers des perforations spéciales dans le tapis.

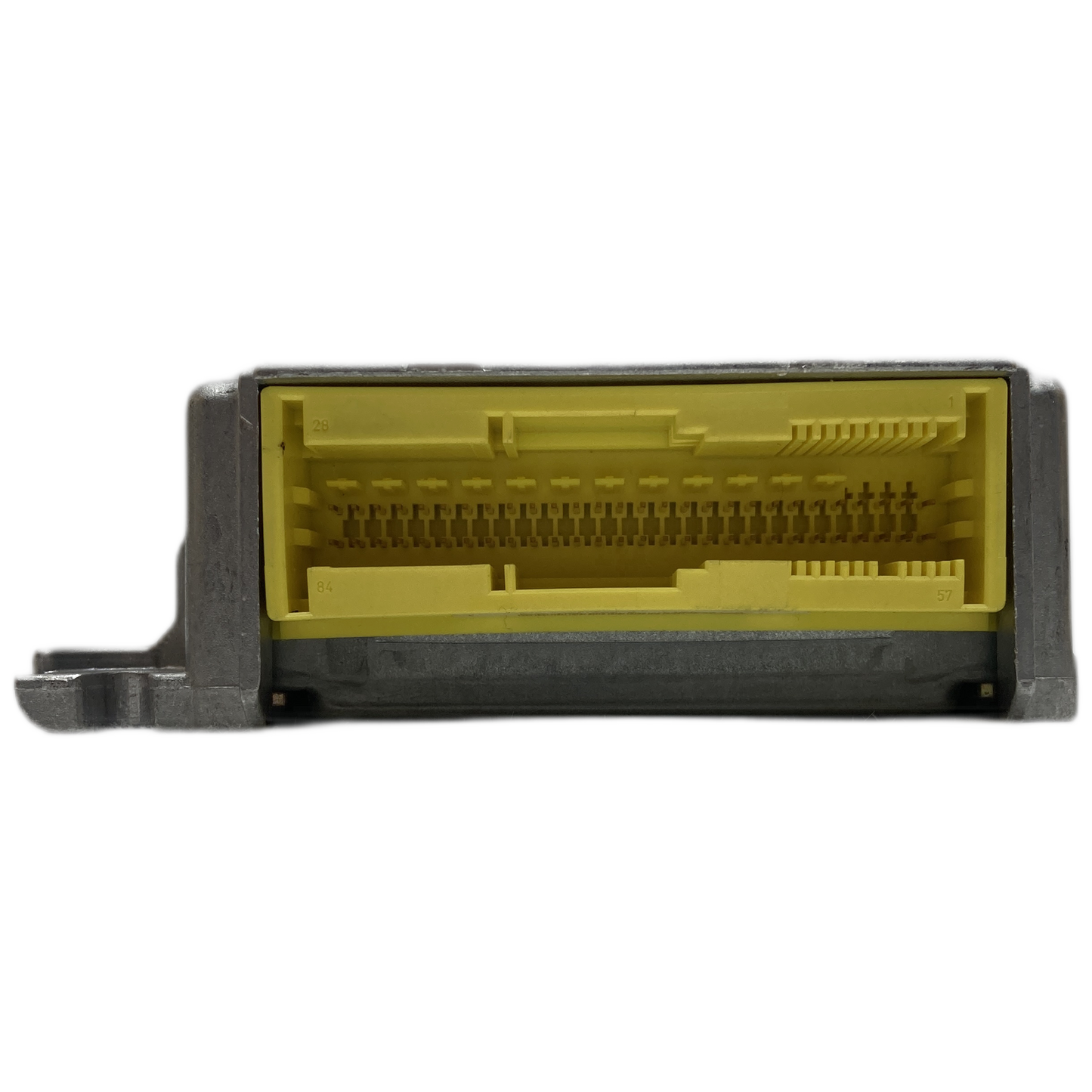

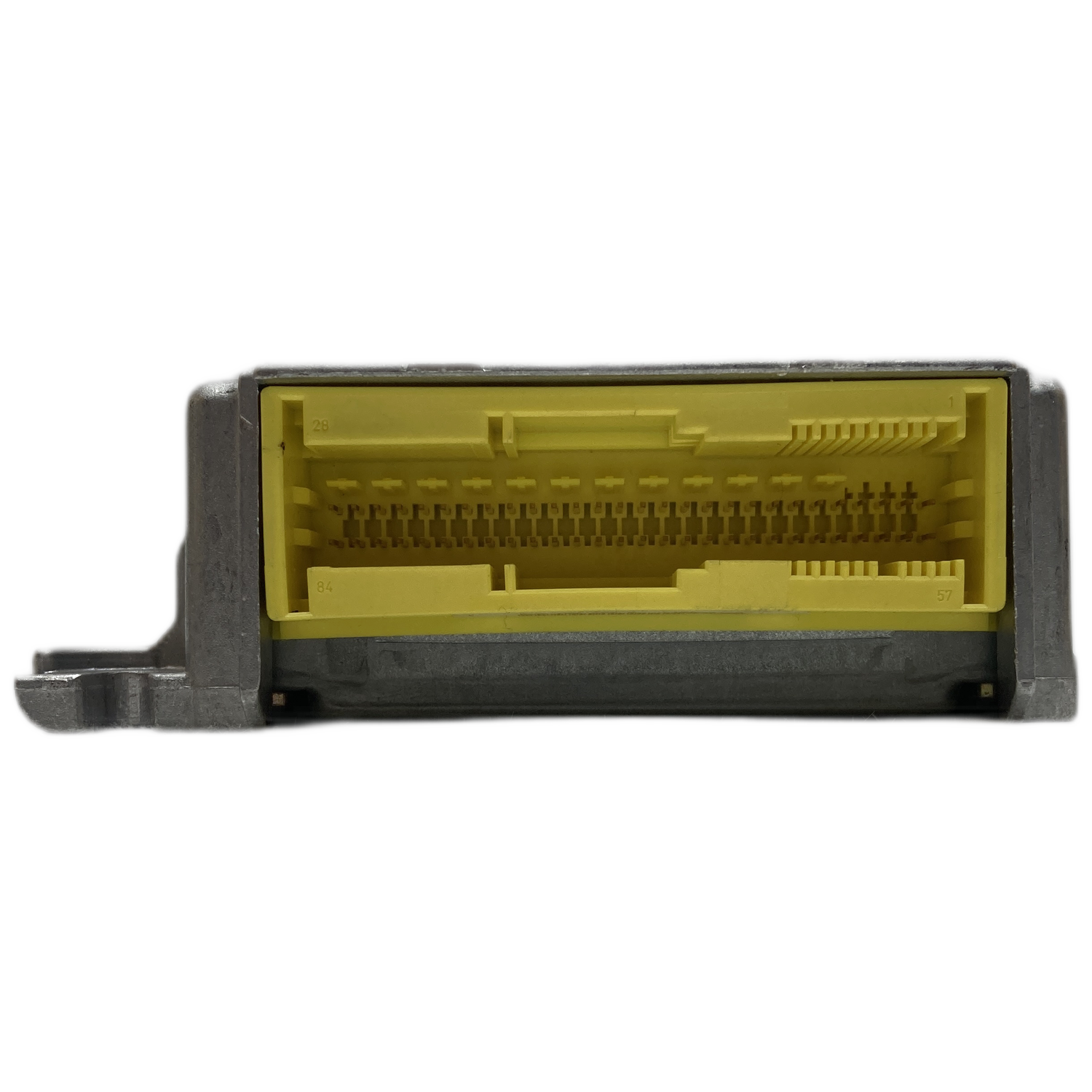

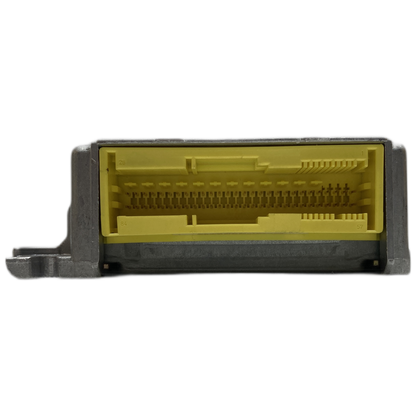

Les connexions électriques comprennent des multiprises jaunes spécifiques aux airbags équipées de broches plaquées or pour les fils des airbags et des prétensionneurs de ceinture.
Ces fiches jaunes sont dotées de pinces spéciales qui empêchent les courts-circuits lors du débranchement et évitent ainsi les ratés d'allumage.
Particularités de la réparation du calculateur d'airbag Audi RS4 B5
La réparation du calculateur d'airbag de l'Audi RS4 B5 est une expérience unique. Toutes les versions ne sont pas réparables et un codage professionnel est nécessaire après l'installation. Compte tenu de son rôle essentiel en matière de sécurité, toute intervention sur le système d'airbag doit être confiée à des spécialistes qualifiés afin d'éviter toute panne.

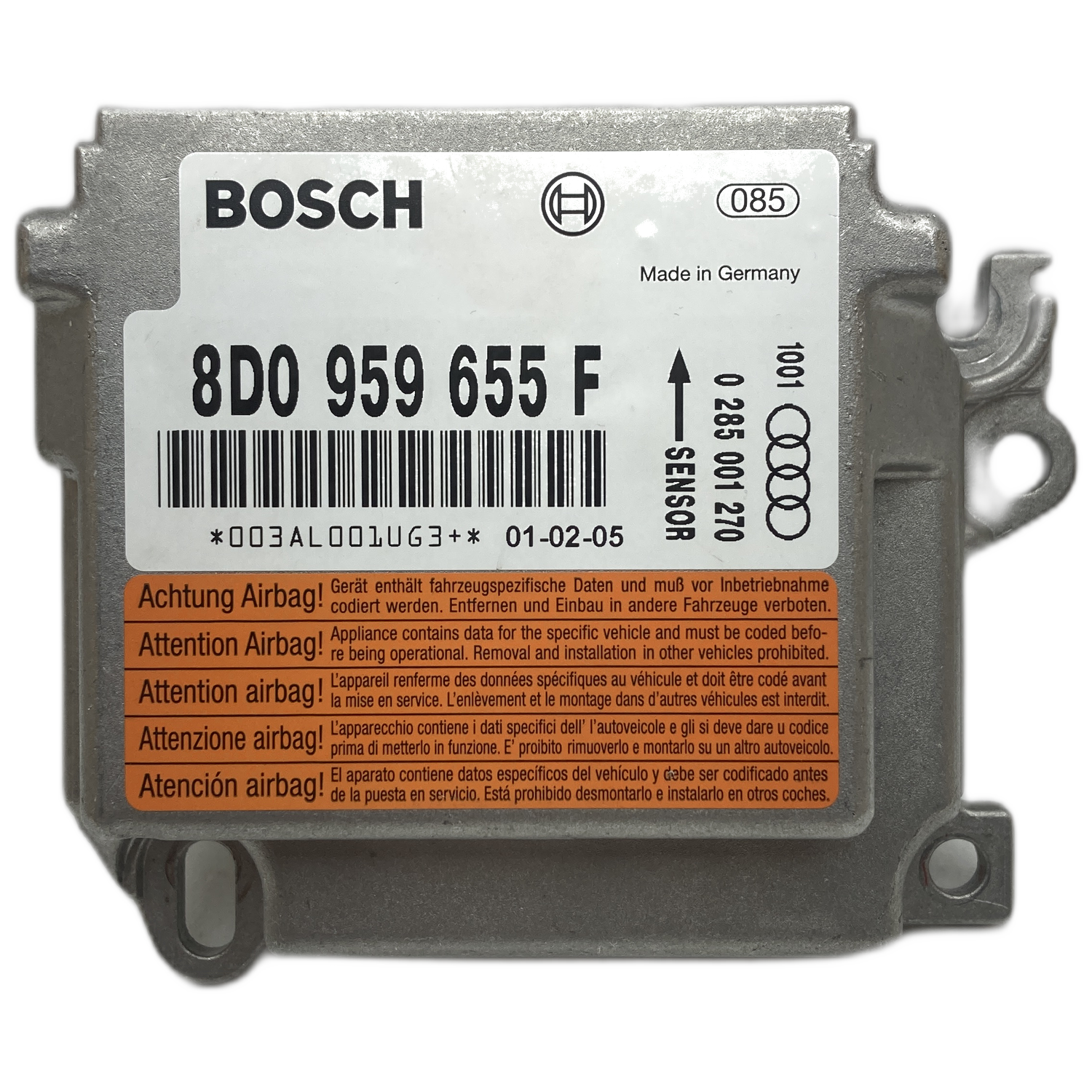

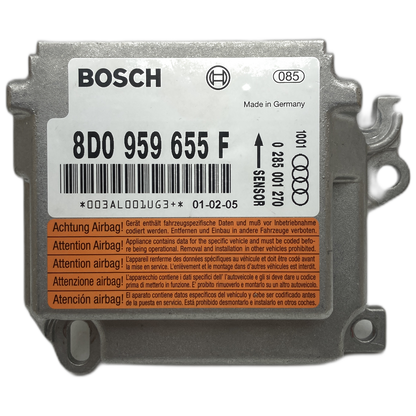

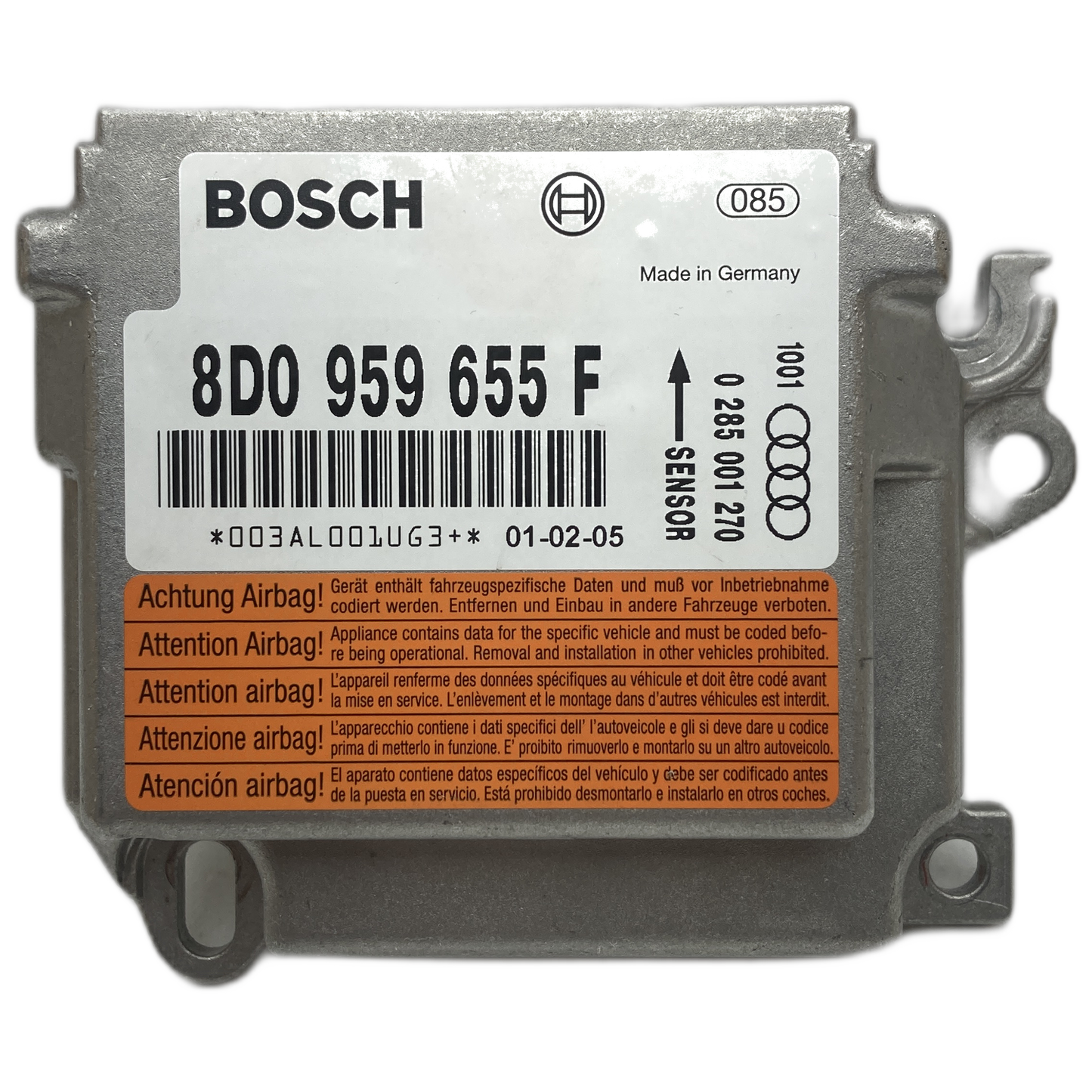

Certaines unités de contrôle, comme la version 8D0 959 655 F, sont connues pour être irréparables et doivent être remplacées.
Après une réparation ou un remplacement réussi, l'unité de commande doit être codée pour l'adapter aux paramètres spécifiques du véhicule.
Ce codage garantit que les fonctions telles que le type d'airbag et la surveillance de l'occupation des sièges sont correctement configurées.
La grande importance de l'unité de commande d'airbag en matière de sécurité fait de son installation, de son démontage et de sa réparation une tâche réservée au personnel qualifié.
Des erreurs ou une mauvaise manipulation lors de la réparation du calculateur d'airbag Audi RS4 B5 peuvent sérieusement mettre en danger la sécurité du véhicule.
