Réparation calculateur airbag Toyota Verso AR10

Qu'est-ce qu'un calculateur airbag Toyota Verso AR10 ?

Le calculateur airbag Toyota Verso AR10 est l'unité de commande centrale du système de retenue (SRS). En cas d'accident, il décide en quelques millisecondes, à partir des capteurs de choc, quels airbags et quels prétensionneurs de ceinture déclencher ; en fonctionnement normal, il surveille le système et signale les défauts par le témoin d'airbag.

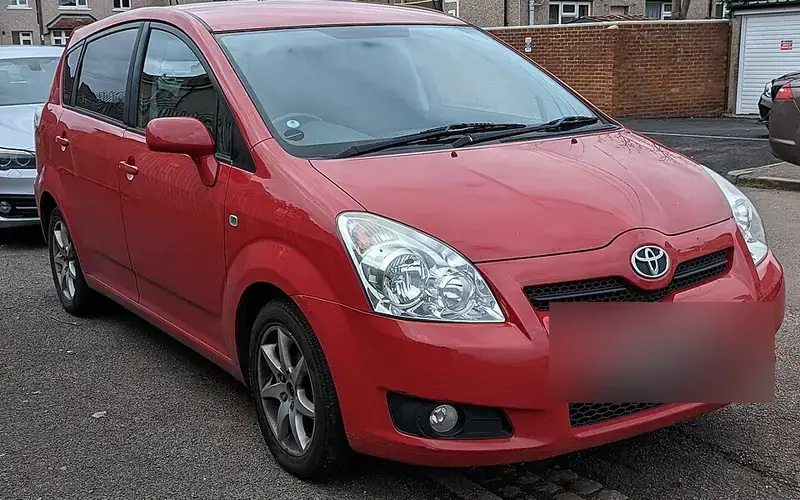

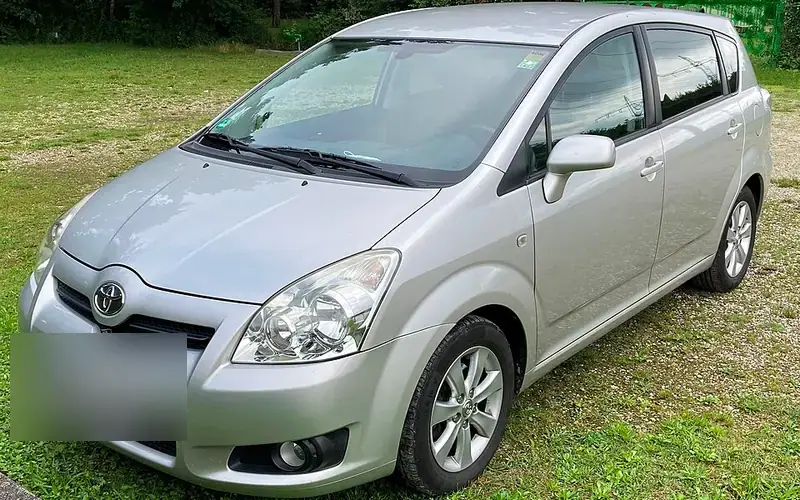

Sa mission la plus importante se révèle en cas d'urgence : si un capteur signale un choc violent, le calculateur libère les circuits de mise à feu appropriés, et ce plus vite qu'un être humain ne pourrait réagir. Il est monté dans la Toyota Verso AR10 (2004 à 2009) ; il provient de ZF TRW.

Tant que rien ne se passe, il contrôle en permanence les capteurs, les circuits de mise à feu et les câbles raccordés, et allume le témoin dans le combiné d'instruments dès qu'il détecte un défaut. Si un accident a eu lieu, il enregistre des données de crash et se verrouille.

Pourquoi le calculateur airbag Toyota Verso AR10 est-il défectueux ?

Un calculateur airbag Toyota Verso AR10 est le plus souvent défectueux parce que des données de crash ont été enregistrées après un accident, même si aucun airbag ne s'est déclenché. Parmi les autres causes possibles figurent le vieillissement de l'électronique, les soudures froides, l'humidité avec la corrosion des connecteurs et les pics de tension (par exemple dus à une batterie faible ou à un démarrage avec câbles).

Ces données de crash ne peuvent pas être effacées avec un outil de diagnostic ordinaire. C'est pourquoi le témoin reste allumé, même lorsque plus rien à l'extérieur ne laisse deviner l'accident.

Indépendamment de l'accident, le temps joue contre l'électronique : les composants vieillissent, les soudures se fissurent et les contacts s'oxydent dès que l'humidité atteint les connecteurs. Une surtension dans le réseau de bord peut en outre endommager des circuits sensibles de l'appareil.

Un défaut se manifeste le plus souvent ainsi : le témoin d'airbag reste allumé en permanence, la mémoire des défauts ne peut pas être réinitialisée, ou l'outil de diagnostic ne trouve aucun contact avec le calculateur.

Codes défaut courants lors de la réparation du calculateur airbag Toyota Verso AR10

Pour le calculateur airbag Toyota Verso AR10, les codes indiquent des défauts dans le calculateur lui-même, une communication interrompue, des circuits de mise à feu perturbés ou des problèmes de détection des occupants. Le code qui apparaît dépend du domaine du système qui détecte le défaut.

Ces messages figurent dans la mémoire des défauts en cas de panne :

• B1000 → Module de capteur central du système d'airbag défectueux
• B1100 → Défaut interne du calculateur airbag
• U0151 → Communication avec le calculateur airbag perdue
• B1800 → Circuit de mise à feu de l'airbag conducteur perturbé
• B1805 → Circuit de mise à feu de l'airbag passager perturbé
• B1650 → Défaillance de la détection des occupants

Les codes sont lus avec un outil de diagnostic. Un code isolé ne signifie pas encore que le calculateur lui-même est en panne, car un câble sectionné, un connecteur desserré ou un module d'airbag peuvent aussi en être la cause. Seul le contrôle apporte la certitude.

Quels numéros de pièces existe-t-il pour la réparation du calculateur airbag Toyota Verso AR10 ?

Vous trouverez le numéro de pièce sur l'étiquette de votre calculateur ; il détermine la version exacte. Selon l'équipement et l'année de construction, les numéros diffèrent au sein de la même série, de sorte que vous devriez connaître le numéro de votre calculateur airbag Toyota Verso AR10.

Nous connaissons ces numéros ; la liste n'est pas exhaustive :

• 89170-0F022
• 89170-0F031
• 89170-0F050 (ZF TRW)
• 89170-0F070
• 89170-0F080 (ZF TRW)

Comparez le numéro de votre appareil avec cette liste. Vous vous assurez ainsi uniquement qu'il s'agit du bon appareil ; seule la lecture de la mémoire des défauts ou le contrôle permet de savoir s'il y a un défaut.

Voici comment procéder pour la réparation : faites d'abord lire la mémoire des défauts, débranchez la batterie et déposez le calculateur. Ensuite, vous créez en ligne un ordre de réparation et envoyez l'appareil. Chez Airbag24, le contrôle, la réparation et le test durent en général 3 à 4 jours ouvrés. Le calculateur réparé revient avec toutes les données du véhicule et fonctionne dès sa réinstallation — aucun codage ni aucune programmation n'est nécessaire.
