Réparation calculateur airbag Toyota Verso E120

Qu'est-ce qu'un calculateur airbag Toyota Verso E120 ?

Pour Toyota Verso E120, le calculateur airbag est l'unité de pilotage centrale du système de retenue (SRS). Il évalue ce que signalent les capteurs de crash et décide, en cas d'accident, en quelques millisecondes quels airbags et quels prétensionneurs de ceinture se déclenchent. En même temps, il surveille en permanence l'ensemble du système.

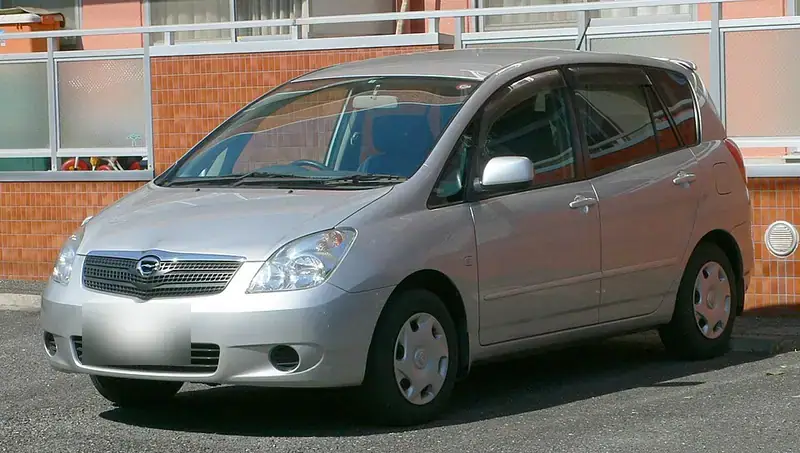

Ce calculateur est monté sur Toyota Verso E120 (2001 à 2004). Il est fabriqué par Fujitsu Ten.

Si le calculateur SRS détecte une irrégularité en fonctionnement, il l'indique par le témoin d'airbag du combiné d'instruments. En cas d'accident, il enregistre les données de crash et se verrouille.

Chez Airbag24, la réparation se fait par envoi postal : vous déposez le calculateur, créez en ligne un ordre de réparation et nous l'envoyez. Nous réparons exactement l'appareil que vous nous avez envoyé, puis nous vous le renvoyons.

Pourquoi le calculateur airbag Toyota Verso E120 est-il défectueux ?

Le plus souvent, la cause est constituée par des données de crash qu'un accident a laissées dans la mémoire de l'appareil, même si aucun airbag ne s'est déclenché. Des composants vieillis, des soudures froides, la corrosion des connecteurs due à l'humidité et des pics de tension peuvent aussi être en cause.

Un outil de diagnostic ordinaire ne peut pas effacer les données de crash enregistrées. C'est pourquoi le système d'airbag reste hors service, même si le véhicule ne présente aucun dommage visible de l'extérieur.

D'autres pannes tiennent au temps et au réseau électrique de bord. Les composants électroniques s'usent, les soudures perdent leur contact et l'humidité attaque les contacts des connecteurs. Une batterie faible ou une aide au démarrage peut aussi générer des pics de tension qui endommagent l'électronique.

Cela se manifeste lorsque le témoin d'airbag reste allumé en permanence, que la mémoire des défauts ne peut pas être réinitialisée ou que l'outil de diagnostic n'établit aucun contact avec le calculateur.

Codes défaut courants lors de la réparation du calculateur airbag Toyota Verso E120

Un code défaut sur Toyota Verso E120 renvoie à une partie précise du système de retenue : la liaison de données avec le calculateur, son électronique interne, un circuit d'allumage ou la détection des occupants. Le code permet de lire quelle zone est concernée.

Chaque code attribue la panne à un élément du système. Pour Toyota Verso E120, ces codes sont connus :

• B1000 → Défaut interne du calculateur airbag
• B1100 → Défaut interne de l'unité de capteurs airbag
• U0151 → Communication avec le calculateur airbag perdue
• B1800 → Défaut du circuit d'allumage de l'airbag conducteur
• B1805 → Défaut du circuit d'allumage de l'airbag passager
• B1650 → Défaut de la classification des occupants

Pour le diagnostic, vous lisez la mémoire des défauts avec un outil de diagnostic. À noter : un code isolé ne prouve pas encore un défaut du calculateur, car des connecteurs, des câbles ou un module d'airbag peuvent tout aussi bien être en cause. Ce n'est qu'au contrôle que l'on sait si l'appareil lui-même est concerné.

Quels numéros de pièces existe-t-il pour la réparation du calculateur airbag Toyota Verso E120 ?

Sur l'étiquette du calculateur, vous trouvez le numéro de pièce, qui définit sa version exacte. Selon l'équipement et l'année de construction, différents numéros circulent au sein de la série de Toyota Verso E120.

Les numéros connus pour ce véhicule sont indiqués ici ; cette liste ne prétend toutefois pas à l'exhaustivité.

• 89170-13040 (Fujitsu Ten)
• 89170-13060 (Fujitsu Ten)

Comparez le numéro de votre appareil avec cette liste. Vous saurez ainsi seulement si vous avez en main l'appareil qui convient. La lecture de la mémoire des défauts et le contrôle permettent de savoir s'il est réellement défectueux.

Voici le chemin jusqu'à la réparation : faites d'abord lire la mémoire des défauts, puis débranchez la batterie et déposez le calculateur. Ensuite, vous créez en ligne l'ordre de réparation et nous envoyez l'appareil. Chez Airbag24, le contrôle, la réparation et le test prennent en général 3 à 4 jours ouvrés.

Le calculateur réparé revient avec toutes les données du véhicule et fonctionne dès sa réinstallation — aucun codage ni aucune programmation n'est nécessaire.
