Que signifie le code défaut 22 dans le calculateur airbag ?
Le code défaut 22, souvent affiché sous la forme B22, signale un dysfonctionnement matériel spécifique dans le calculateur airbag. La cause réside dans le circuit de sortie de la fonction Interlock, un verrou de sécurité interne. Ce dysfonctionnement empêche la commande correcte des airbags et provoque l'allumage permanent du témoin d'avertissement airbag.
D'un point de vue technique, ce code indique un problème dans l'électronique responsable de l'activation des circuits d'allumage des airbags. La fonction Interlock agit comme un commutateur de sécurité qui garantit que les airbags ne se déploient que lors d'un accident. Si le circuit de sortie de cette fonction est défectueux, le système détecte une perturbation permanente et bascule dans un état sûr mais inactif.
L'erreur est généralement persistante, ce qui signifie qu'elle ne peut pas être corrigée par un simple effacement de la mémoire des défauts. Elle est réinitialisée immédiatement car le dysfonctionnement matériel sous-jacent persiste. Sur certains modèles Honda, le code peut également apparaître sous une variante comme 22-1x, ce qui indique des erreurs de capteurs similaires et étendues.
Comment reconnaître le code défaut 22 ?
Le symptôme principal du code défaut 22 est un témoin de contrôle airbag qui reste allumé ou clignote en permanence sur le combiné d'instruments. Souvent, aucune communication avec le calculateur via un appareil de diagnostic n'est plus possible, car l'erreur interne peut bloquer l'appareil. Dans cet état, le système n'est pas fonctionnel.
Le type d'affichage peut varier selon le constructeur. Sur certains modèles Mazda, le défaut se manifeste par exemple par deux clignotements du témoin airbag, suivis d'une pause. Dans la plupart des cas, le témoin reste allumé en permanence dès que l'allumage est activé et ne s'éteint plus.
Un autre symptôme technique est l'incapacité à effacer la mémoire des défauts avec succès. Même si un appareil de diagnostic obtient l'accès, le code 22 ou B22 réapparaît immédiatement après la tentative d'effacement. Ceci est une indication claire d'un dysfonctionnement matériel permanent et non d'une erreur sporadique.
Quelles sont les causes du code défaut 22 ?
La cause principale du code défaut 22 est un dysfonctionnement matériel interne dans le circuit de sortie de la fonction Interlock du calculateur. Plus rarement, des facteurs externes tels que des capteurs corrodés par infiltration d'eau, un anneau frottant défectueux ou des connecteurs mal insérés peuvent déclencher ou favoriser l'erreur.
Le défaut sur le circuit imprimé affecte directement les composants électroniques qui contrôlent le circuit de verrouillage de sécurité. Cela peut être causé par le vieillissement des composants, la charge thermique ou les soudures froides. Le calculateur détecte l'anomalie dans ce circuit critique pour la sécurité et mémorise le code défaut de manière permanente.
Dans certains cas, des problèmes périphériques peuvent entraîner des défauts secondaires dans le calculateur. Un exemple courant est l'infiltration d'eau dans la zone du véhicule, ce qui provoque une corrosion des connecteurs ou des points de masse des capteurs d'impact latéral. Bien que le calculateur reste sec, la transmission de signal défectueuse peut provoquer une erreur interne comme le code 22.
Quels véhicules sont touchés par le code défaut 22 ?
Le code défaut 22 apparaît sur un certain nombre de modèles de véhicules plus anciens de divers constructeurs. Les modèles les plus fréquemment touchés sont ceux de BMW, Ford, Honda, Jaguar et Mitsubishi des années 1990 et du début des années 2000, qui utilisent des calculateurs airbag spécifiques avec le numéro de pièce 22.
Chez Airbag24, le code défaut 22 est réparé professionnellement pour un large éventail de modèles. Ceux-ci incluent notamment :

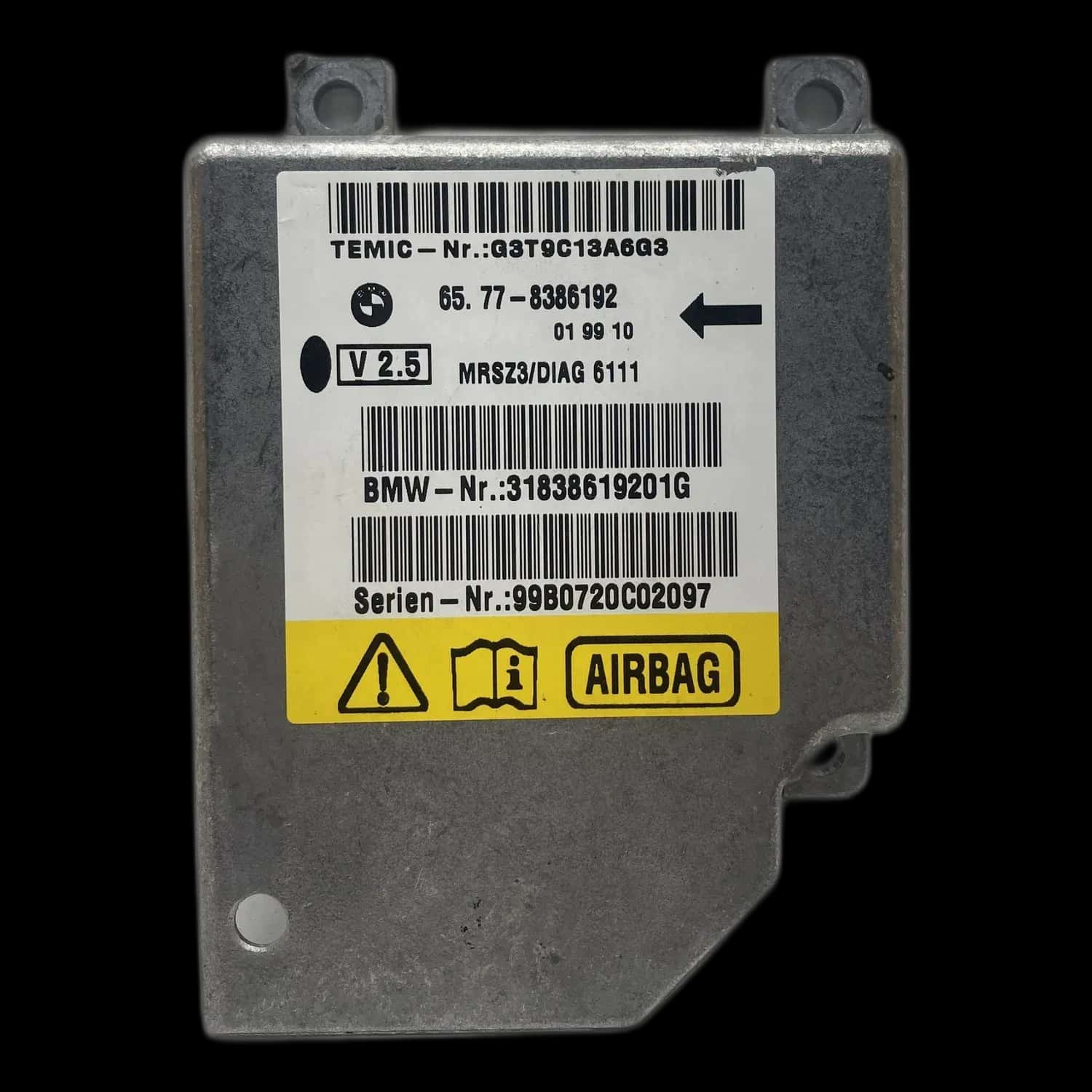

BMW : Z3 E36/7 Roadster (1995-2002)

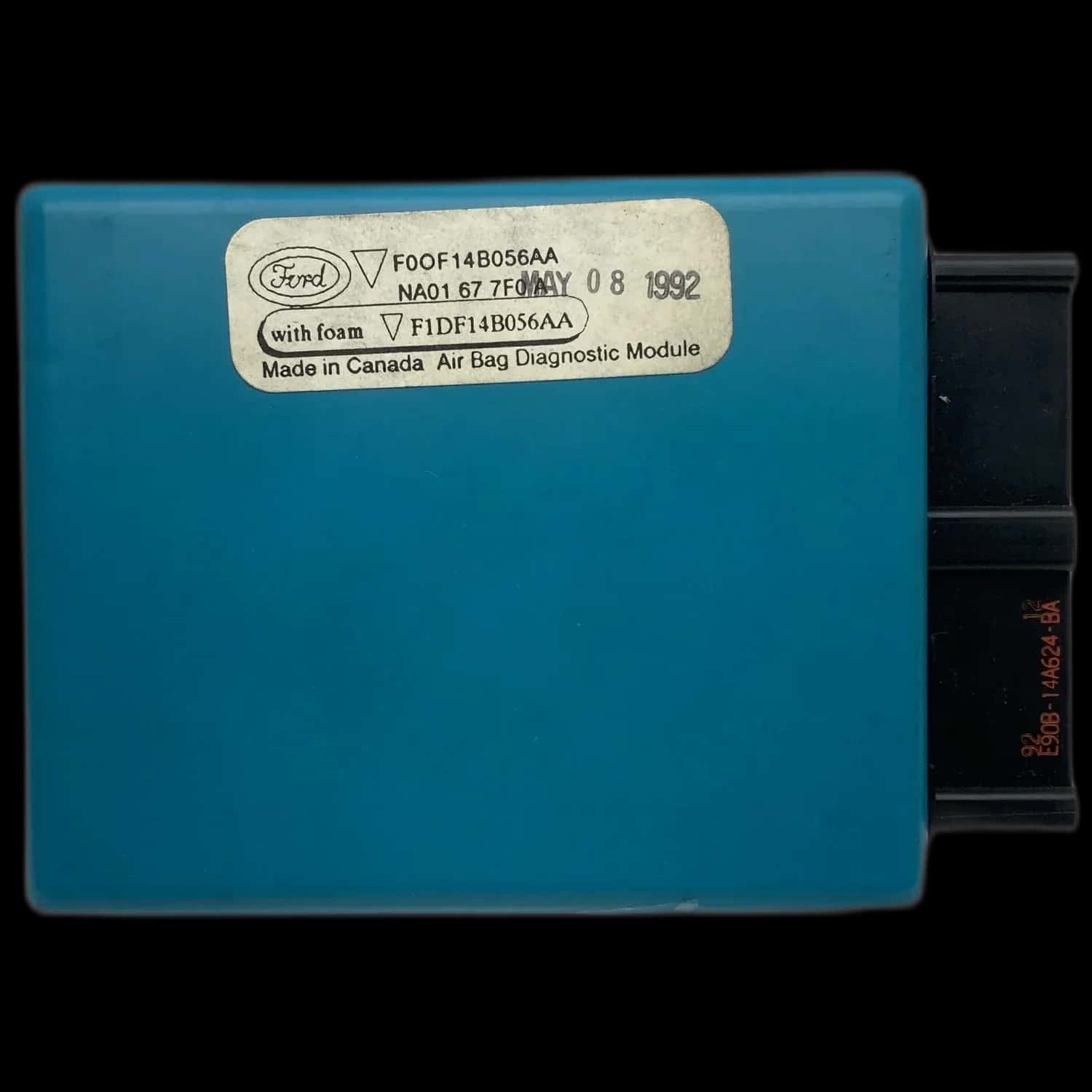

Ford : Escort VI '93 (1992-1995), Probe Mk1 & Mk2 (1992-1997), Maverick I (1993-1998), Ranger III (2011-2023)
Honda : Civic 5ème génération (1991-1995), Pilot 1ère génération (2002-2008), Prelude 1ère génération, Insight 1ère génération (1999-2006), Passport 1ère génération (1993-1998)
Jaguar : XJ X308 (1997-2003), Mark X Mk10, 420G I, XK8 X100, Vanden Plas X350, XF Portfolio X260
Mitsubishi : Colt CB, Lancer CE, Lancer Evolution (I, III, V, Final Edition), Strada K74, Coltplus Z20
Autres : Daihatsu Gran Move (G301, G303), Mazda Miata NC, Porsche 944 S2 & Turbo, Rover (400, 45, 75), Subaru Tribeca B9 (2005-2014)
Comment le code défaut 22 est-il réparé professionnellement ?
La réparation du code défaut 22 nécessite une restauration électronique ciblée au niveau des composants. Les composants défectueux dans le circuit de sortie de la fonction Interlock sont identifiés et remplacés. Après la réparation, l'appareil est contrôlé pour assurer la pleine fonctionnalité.
Après l'envoi du calculateur airbag retiré à Airbag24, un diagnostic précis est d'abord effectué. Les techniciens analysent le circuit imprimé et localisent les composants défectueux responsables du code défaut 22 persistant. Ceci est réalisé avec des appareils de mesure et de test spécialisés.
Le cœur de la réparation est le remplacement du matériel défectueux. Les composants électroniques affectés dans le circuit Interlock sont soigneusement dessoudés et remplacés par de nouveaux composants conformes aux spécifications. Si présentes, les données de crash mémorisées dans la mémoire de l'appareil sont également supprimées.
Des tests fonctionnels approfondis sont ensuite effectués pour vérifier la communication correcte et le fonctionnement sans erreur du calculateur. L'appareil réparé peut généralement être réinstallé dans le véhicule sans codage supplémentaire (Plug-and-Play). Une garantie de 12 mois est accordée pour toutes les réparations.
