Qu'est-ce qu'une unité de contrôle d'airbag Toyota Corolla E150 ?
Le calculateur d'airbag de la Toyota Corolla E150 est l'unité centrale de sécurité de votre véhicule. Il active tous les systèmes de retenue des occupants, tels que les airbags et les prétensionneurs de ceinture, en cas d'accident. Il surveille en permanence les capteurs de collision, enregistre les données importantes relatives à l'accident et au diagnostic, et assure le bon fonctionnement de tous les modules de sécurité de la Toyota Corolla E150. Il est essentiel à la sécurité des occupants.
Ce calculateur électronique, également appelé SRS-ECU, analyse en permanence les informations fournies par les différents capteurs du véhicule. En cas de collision, il décide en quelques millisecondes si les systèmes de sécurité passive doivent être correctement déclenchés.
Le bon fonctionnement du calculateur d'airbag est essentiel pour garantir une sécurité maximale à tous les occupants du véhicule. Sans calculateur fonctionnel, les airbags ne peuvent pas se déployer en cas d'urgence.
Pourquoi l'unité de contrôle de l'airbag Toyota Corolla E150 est-elle défectueuse ?
Le calculateur d'airbag d'une Toyota Corolla E150 peut être défectueux, car il stocke les données d'accident après un accident, nécessitant une réinitialisation, ou parce que des composants électroniques sont défaillants en raison de leur âge. Les causes courantes incluent des défauts de circuit interne, des surtensions ou même une infiltration d'humidité, qui peuvent entraîner une défaillance des fonctions de sécurité. Un défaut est souvent signalé par l'allumage du voyant d'airbag sur le tableau de bord.
Après un accident, le calculateur d'airbag est bloqué, car il enregistre de manière irréversible les données de l'accident dans sa mémoire interne. Ce blocage sert de mesure de sécurité et empêche tout déploiement accidentel.
D'autres causes de défaut peuvent inclure des erreurs logicielles ou des problèmes d'alimentation électrique qui altèrent le fonctionnement du module. Un diagnostic professionnel est alors essentiel.
Codes d'erreur courants pour la réparation de l'unité de commande d'airbag Toyota Corolla E150
La réparation du calculateur d'airbag de la Toyota Corolla E150 implique souvent des codes d'erreur spécifiques indiquant des problèmes au niveau du calculateur lui-même, plutôt qu'au niveau des capteurs ou d'autres composants. Ces codes nécessitent souvent un diagnostic et une réparation ciblés du calculateur d'airbag afin de rétablir pleinement le fonctionnement du système de sécurité et d'éteindre le voyant d'airbag allumé.
Voici les codes d'erreur spécifiques à l'ECU pertinents et confirmés qui affectent l'unité de commande d'airbag (Airbag ECU) :
- B1000 → Erreur de communication de l'unité de commande → Connexion du signal de l'ECU de l'airbag défectueuse.
- B1920 → Court-circuit dans l'airbag arrière gauche (P/T) - Circuit → Erreur dans le circuit d'allumage de l'airbag, provenant de l'unité de commande.
- B1921 → Circuit ouvert dans l'airbag arrière gauche (P/T) - Circuit → Connexion manquante dans le circuit de déploiement de l'airbag, signalée par l'ECU.
- B1922 → Court-circuit à la masse dans l'airbag arrière droit (P/T) - Circuit → Connexion à la masse indésirable dans le circuit d'allumage, enregistrée par l'unité de commande de l'airbag.
- B1923 → Court-circuit à la batterie (12V) dans l'airbag arrière droit (P/T) - Circuit → Défaut de connexion d'alimentation directe dans le circuit d'allumage de l'airbag.
- B1925 → Court-circuit dans l'airbag arrière droit (PIT) - Circuit → Court-circuit général dans le circuit d'allumage de l'airbag de l'unité de commande.
- B1926 → Circuit ouvert dans l'airbag arrière droit (P/T) - Circuit → Circuit ouvert dans le système d'allumage de l'airbag, détecté par l'ECU.
- B1927 → Court-circuit à la masse dans l'airbag arrière droit (P/T) - Circuit → Connexion à la masse défectueuse sur le circuit d'allumage de l'airbag.
- B1928 → Court-circuit à la batterie de l'airbag arrière droit (P/T) - Circuit → Tension continue sur le circuit d'allumage de l'airbag.
Ces codes sont lus à l'aide d'un outil de diagnostic OBD-II spécifique, capable de traiter les codes B spécifiques à Toyota. Une analyse précise des erreurs est essentielle pour une réparation réussie du calculateur d'airbag de la Toyota Corolla E150.
Quels numéros de pièces sont disponibles pour la réparation de l'unité de commande d'airbag Toyota Corolla E150 ?
Pour la réparation des unités de commande d'airbag de la Toyota Corolla E150, il est crucial de connaître les références OEM exactes, car ces modules sont codés pour des véhicules spécifiques et garantissent leur compatibilité. Plusieurs références de pièces d'origine Toyota et de ses fournisseurs, tels que TRW et Autoliv, ont été vérifiées pour des modèles de 2006 à 2012 environ et doivent être vérifiées pour un remplacement ou une réparation corrects.
Tout remplacement ou réparation doit être effectué uniquement avec les références exactes des pièces afin de garantir le bon fonctionnement du système de sécurité. Les calculateurs d'airbag ne sont pas universellement compatibles.
Voici les numéros de pièces de l'unité de contrôle d'airbag vérifiés et sûrs pour la Toyota Corolla E150 (et les modèles compatibles étroitement liés) :

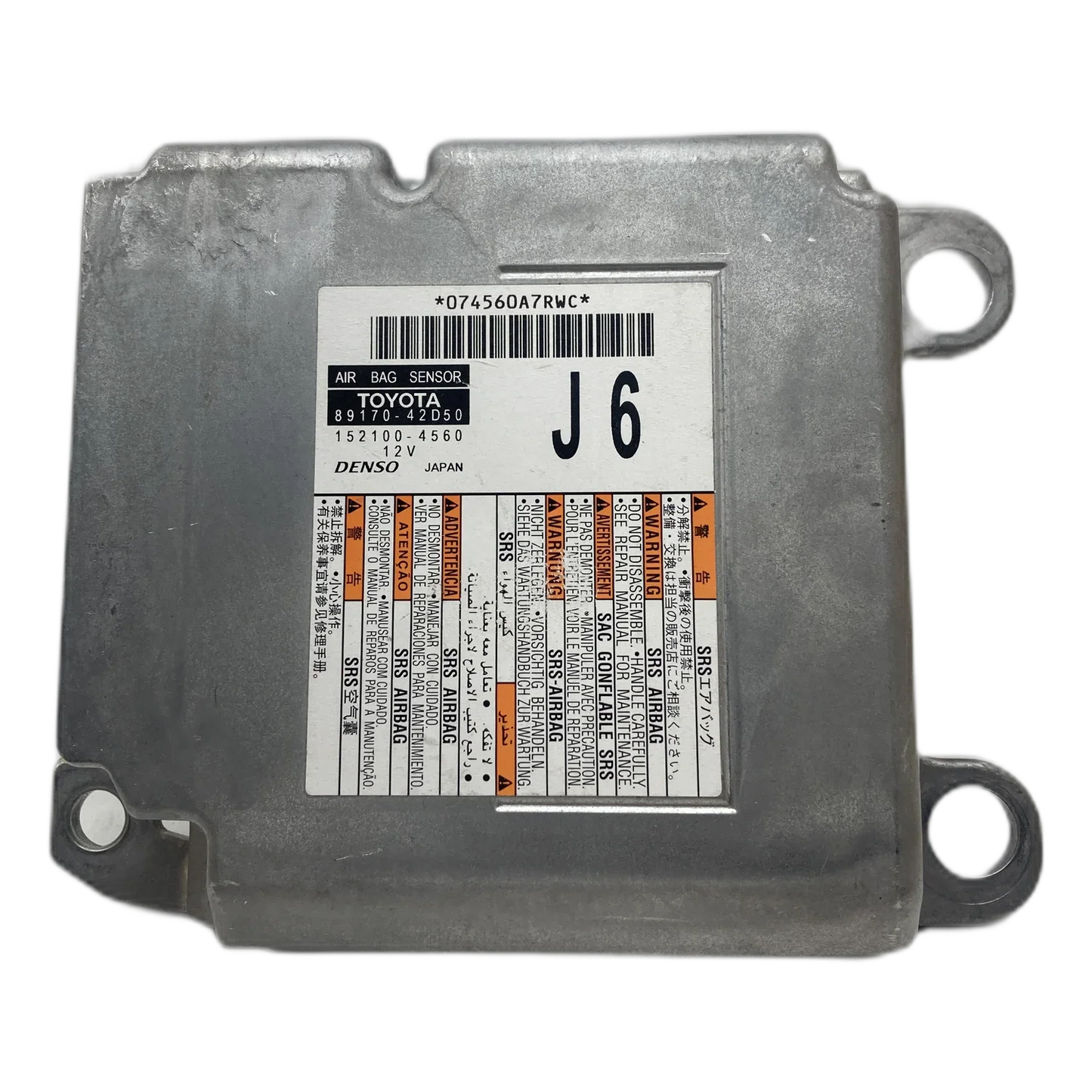

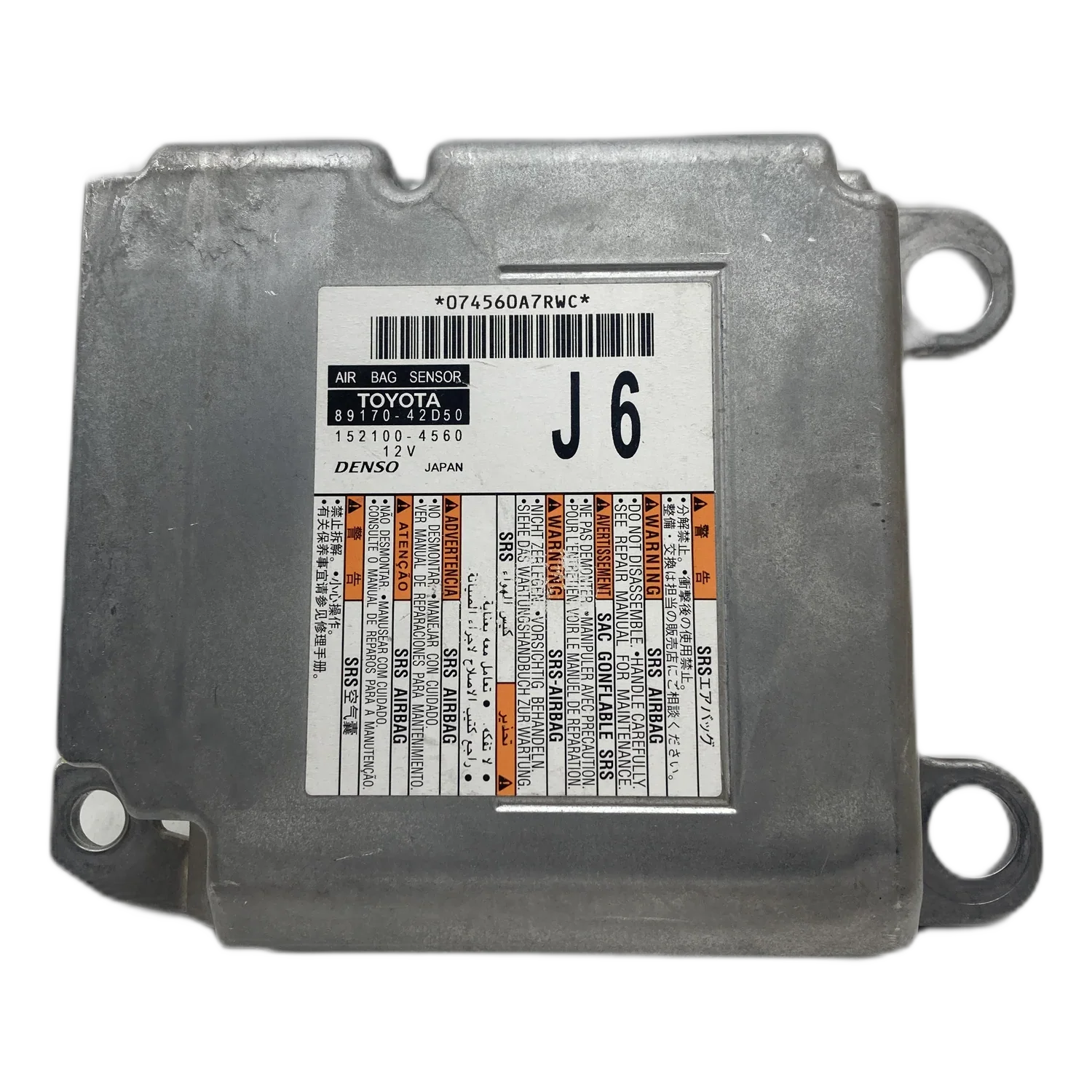

- 89170-12160 (Toyota – Unité de commande d'airbag d'origine)
- 89170-02180 (TRW – Unité de commande d'airbag d'origine OEM, fournisseur)
- 89170-42D50 (Toyota / Fournisseur – Unité de commande d'airbag d'origine)
- 152100-4560 (Autoliv – Numéro OEM d'origine, fournisseur de 8917042D50)
- 89170-0F042 (Toyota – Unité de commande d'airbag d'origine OEM, également pour les séries associées)
- 85942-12010 (Toyota – Unité de commande d'airbag d'origine OEM, également pour les séries associées)
- 89170-02N50 (Toyota – Unité de commande d'airbag d'origine OEM, également pour les modèles Corolla ultérieurs)
Fournir le numéro de pièce correct est la première étape pour diagnostiquer et effectuer avec succès une réparation de l'unité de commande d'airbag Toyota Corolla E150.
Comment fonctionne l'unité de contrôle de l'airbag de la Toyota Corolla E150
Le calculateur d'airbag de la Toyota Corolla E150 est au cœur du système de protection des occupants. Il analyse en continu les données des capteurs de collision pour déployer les airbags et les prétensionneurs de ceinture de sécurité nécessaires en une fraction de seconde en cas de collision. Il effectue également un autodiagnostic de l'ensemble du système et signale les erreurs via un témoin lumineux.
Le module stocke les données importantes relatives à l'accident dans sa mémoire EEPROM interne, qui peuvent être lues à des fins de diagnostic après un accident. Ces données doivent être effacées après réparation pour que l'unité de contrôle soit à nouveau opérationnelle.
L'unité de commande communique avec d'autres unités de commande du véhicule via le bus CAN et surveille en permanence l'état du système d'airbag pour garantir une sécurité maximale.
Installation et positionnement du calculateur d'airbag Toyota Corolla E150
Le calculateur d'airbag de la Toyota Corolla E150 est généralement monté au centre du plancher du véhicule, sous la console centrale ou les sièges avant, afin de garantir une mesure précise des forces d'impact. Son emplacement est crucial pour le bon fonctionnement de la détection de collision et le déploiement sécurisé des airbags.

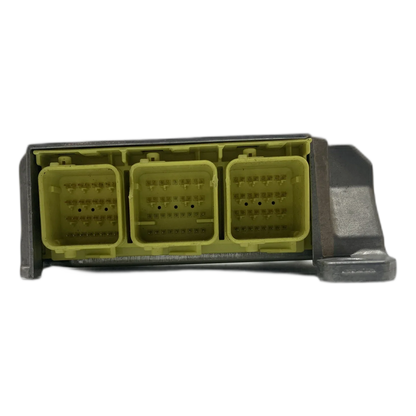

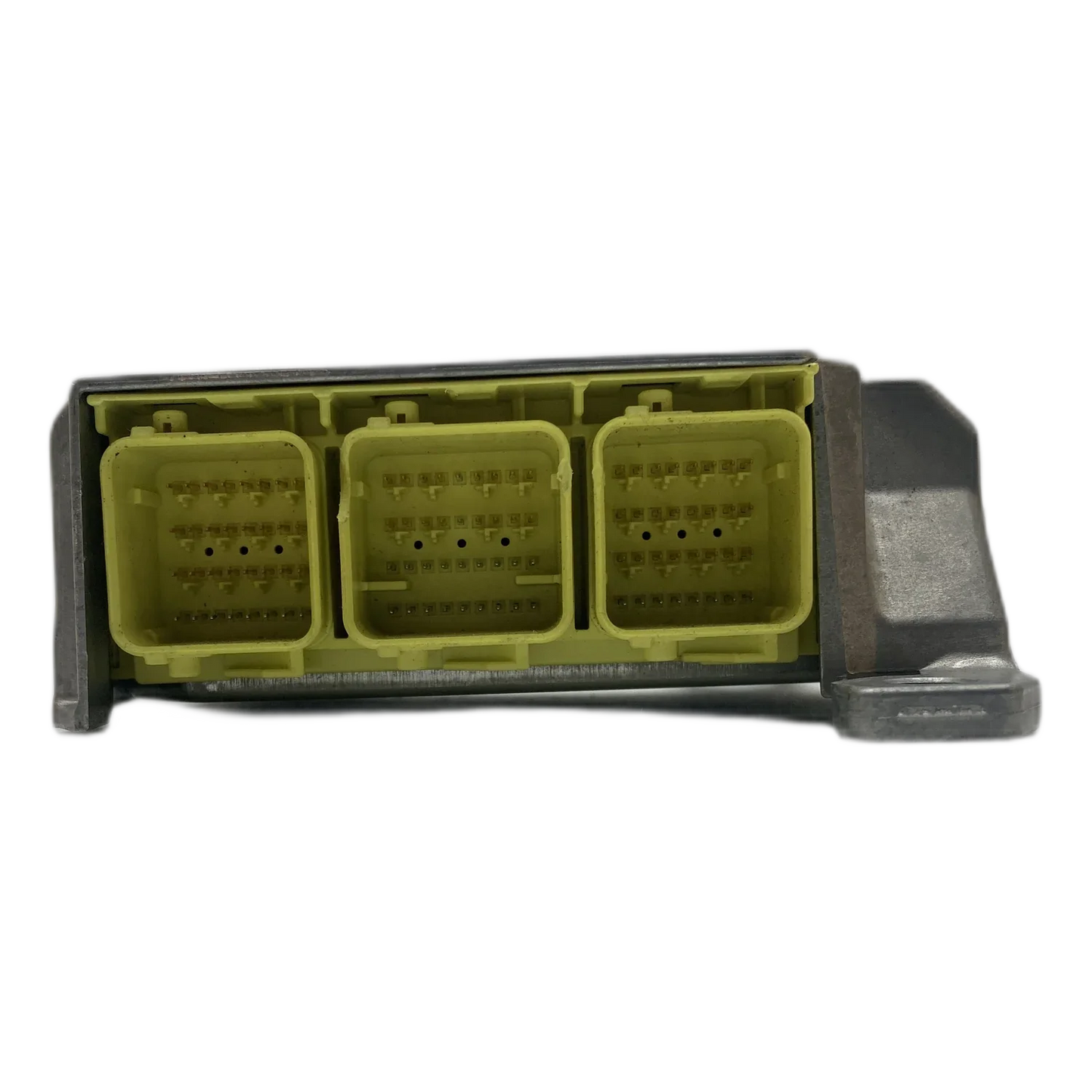

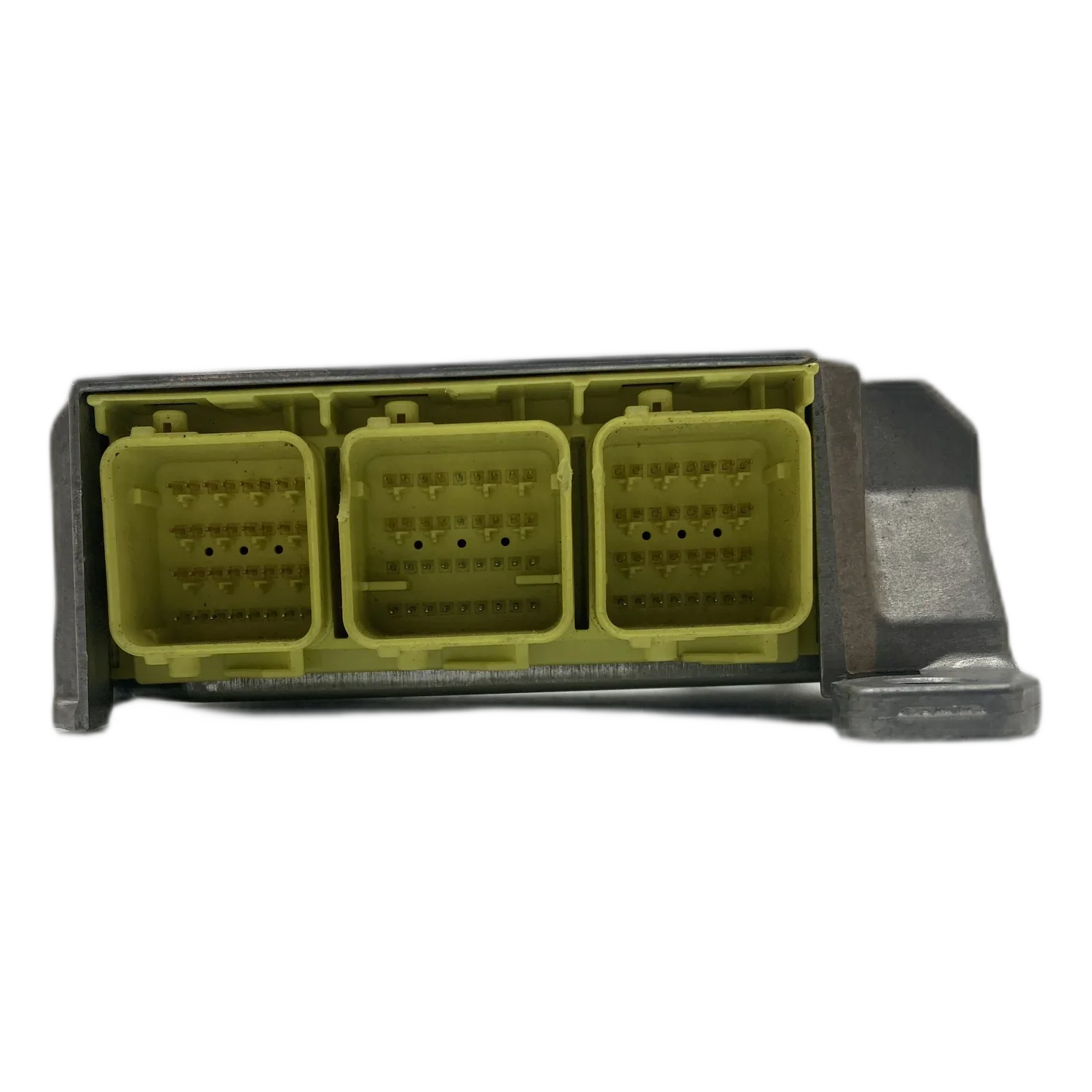

L'accès au boîtier de commande nécessite souvent le démontage de la console centrale ou des sièges, ce qui exige une manipulation minutieuse. Il est relié au bus CAN, à la batterie du véhicule, aux circuits d'allumage des airbags et des prétensionneurs de ceinture, ainsi qu'aux différents capteurs de collision via des connecteurs multibroches.
Lors de l'installation et du retrait du système, il est essentiel de suivre les spécifications et les consignes de sécurité du fabricant, car le système est très sensible.
Avantages d'une réparation de l'unité de contrôle d'airbag Toyota Corolla E150
La réparation d'un module de commande d'airbag Toyota Corolla E150 constitue une alternative économique et écologique à l'achat d'un nouveau module, surtout si le défaut est dû à des données d'accident enregistrées. Une réparation professionnelle permet de restaurer la fonctionnalité complète du module d'origine sans nécessiter de reprogrammation du véhicule.
Une réparation permet de conserver le codage et la programmation VIN d'origine du boîtier de commande. Cela permet de gagner du temps et d'éviter les coûts supplémentaires liés à la reprogrammation d'une pièce de rechange.
De plus, la réparation est souvent beaucoup plus rapide que l'achat d'une nouvelle pièce d'origine, ce qui réduit considérablement les temps d'arrêt de votre Toyota Corolla E150 et protège l'environnement.
