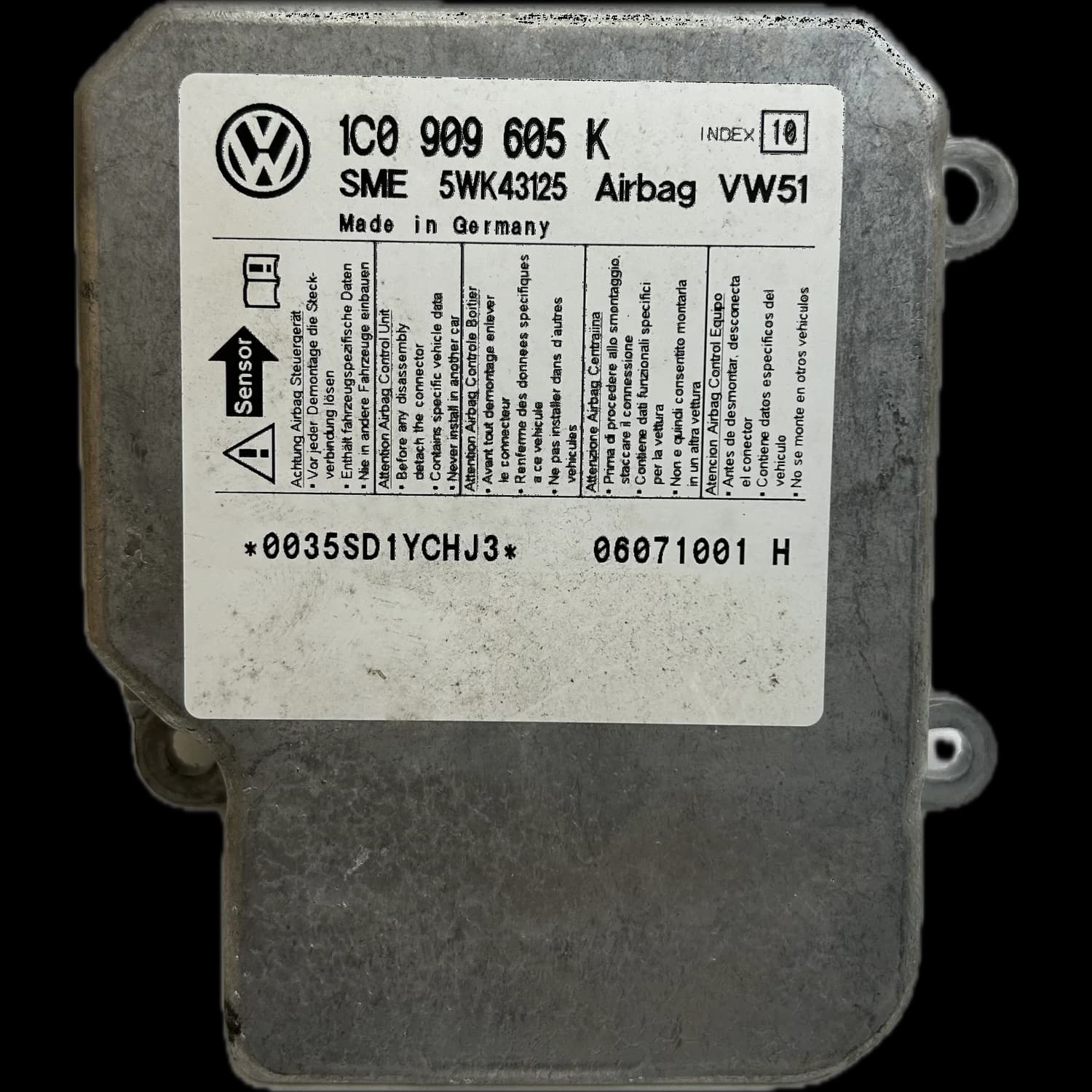

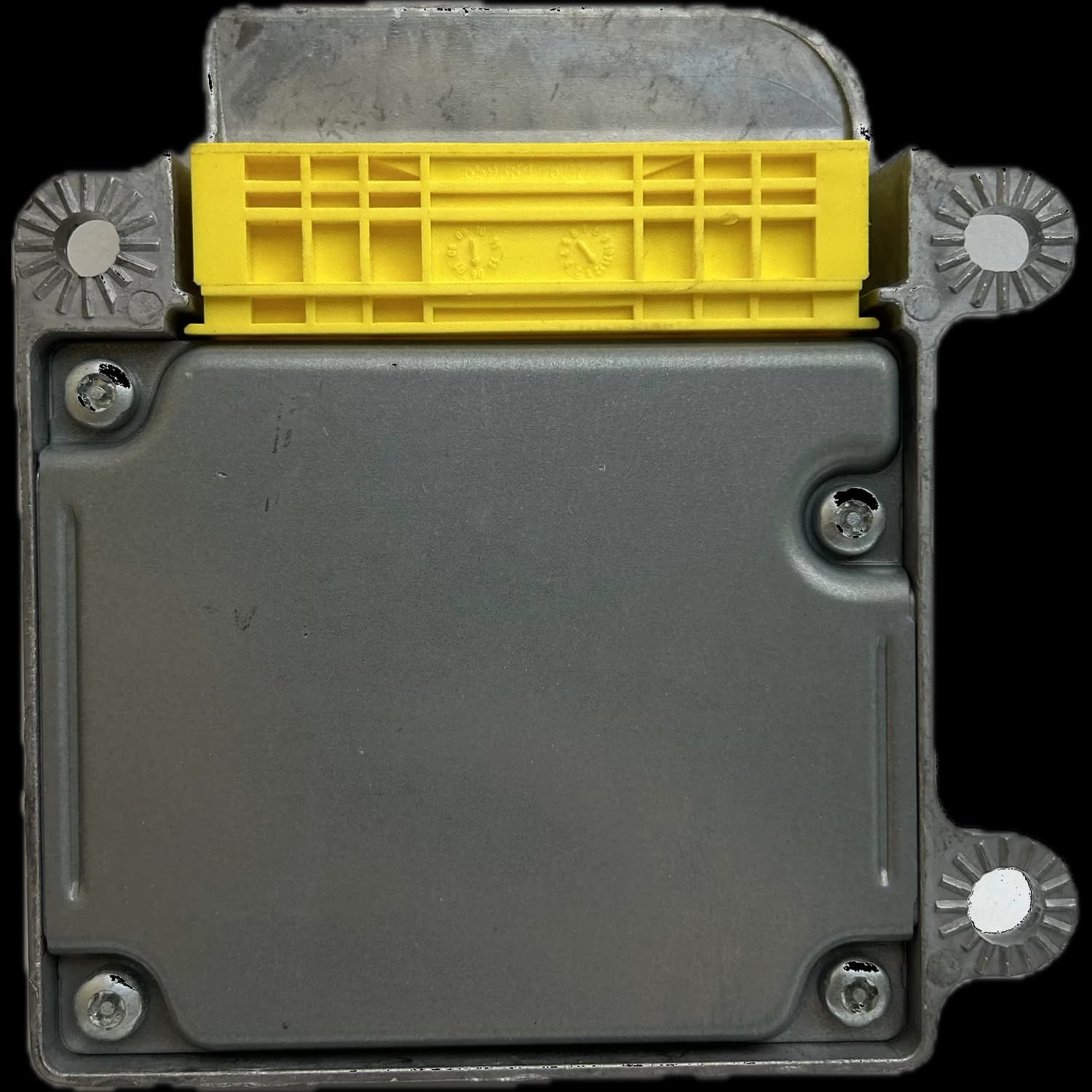

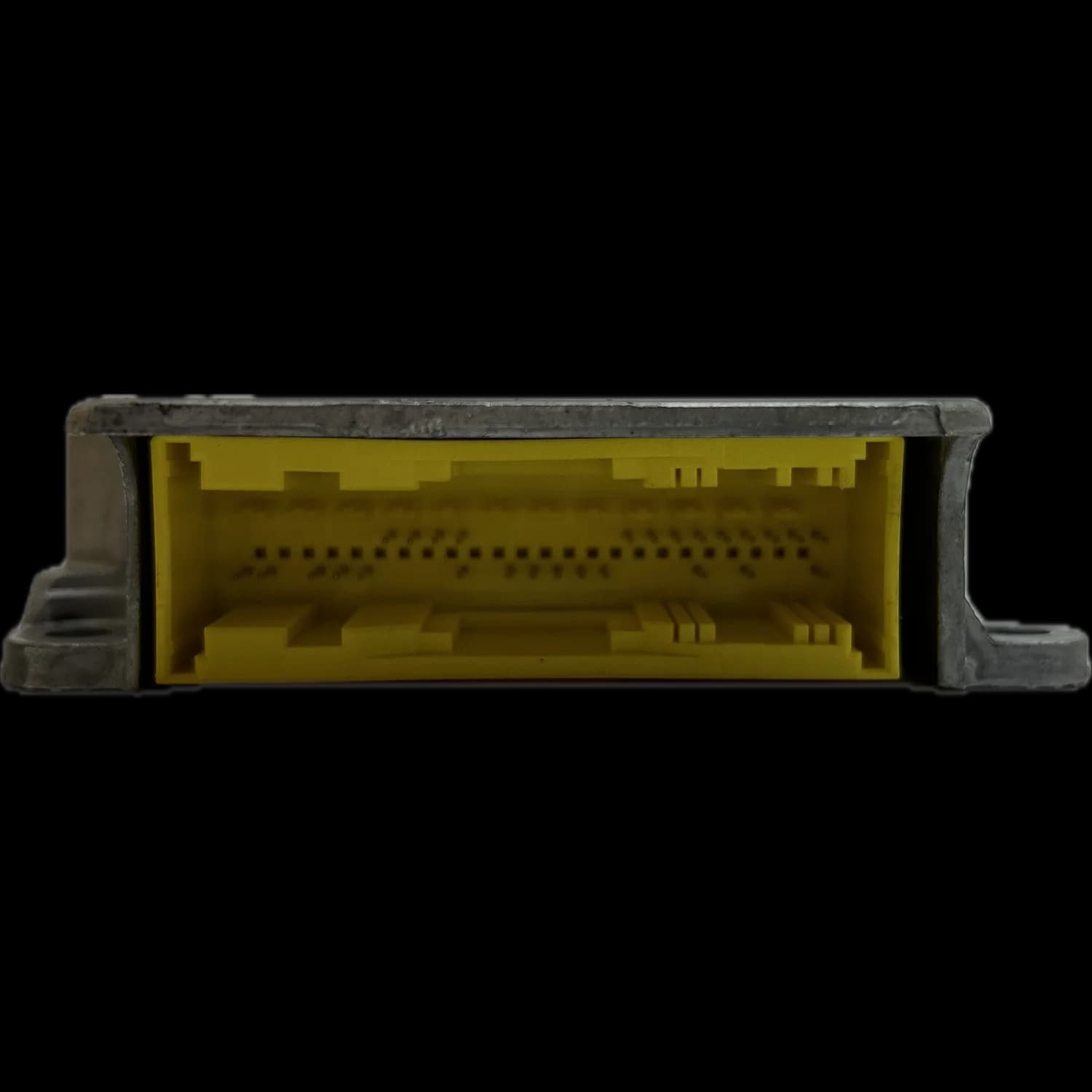

Calculateur airbag avec la référence pièce 1C0 909 605 K

Quelle est la fonction du calculateur airbag 1C0909605K ?

La référence 1C0909605K désigne un calculateur airbag (ECU) qui sert d'unité de contrôle centrale pour les systèmes de sécurité passive dans diverses versions de Volkswagen, Skoda et Seat. Il surveille en permanence les signaux des capteurs de choc pour déclencher avec précision et en une fraction de seconde les airbags et les prétensionneurs en cas d'accident.

Cerveau du système de retenue, ce calculateur traite les données de tous les capteurs pertinents du véhicule. Cela inclut les capteurs d'accélération situés à l'avant et sur les côtés ainsi que les informations provenant des mécanismes de ceinture et des systèmes de détection d'occupation des sièges. Ce n'est que si les données reçues satisfont aux critères d'accident que l'ECU envoie l'ordre d'activation des systèmes de sécurité.

En outre, l'appareil mémorise en permanence dans sa mémoire interne (EEPROM/Flash) tous les défauts pertinents et les données de crash après un déclenchement. Cette mémorisation déclenche l'allumage du voyant airbag sur le combiné d'instruments et empêche un redéclenchement tant que l'appareil n'est pas réparé ou remplacé.

Quels défauts surviennent sur le 1C0909605K ?

Les causes les plus courantes de défaillance du calculateur 1C0909605K sont les données de crash mémorisées après un accident qui bloquent toute fonction supplémentaire, ainsi que les défauts matériels électroniques internes. Cela comprend les composants CMS endommagés tels que les régulateurs de tension ou les MOSFETs, la corrosion sur les connecteurs et les soudures froides sur le circuit imprimé.

Après un accident, le calculateur mémorise de manière irrévocable les données de crash ou de déclenchement. L'appareil est alors considéré comme « déclenché » et se verrouille pour prévenir un déclenchement accidentel à l'avenir. Le voyant airbag s'allume en permanence et le système est inactif.

Les défauts électriques sur le circuit imprimé (PCB) sont une autre cause courante. L'humidité peut entraîner la corrosion des broches de connexion, tandis que les contraintes thermiques et les vibrations au fil des années peuvent causer des soudures froides ou des microfissures dans les pistes. Les défauts des composants CMS, tels que les régulateurs de tension ou les interfaces CAN-Bus, entraînent également une défaillance totale ou des problèmes de communication.

Dans les rares cas où des dommages mécaniques au boîtier ou au circuit imprimé surviennent, par exemple en raison d'un démontage non conforme ou de chocs importants, l'intégrité de l'appareil peut être compromise et causer une défaillance.

Comment identifier un défaut du 1C0909605K ?

Un défaut du calculateur airbag 1C0909605K se manifeste presque toujours par le voyant airbag qui reste allumé en permanence dans le poste de conduite. Un autre indice clair est qu'il n'est plus possible de communiquer avec le calculateur via un appareil de diagnostic et que la communication échoue, notamment après un accident.

Le symptôme principal est le témoin de contrôle airbag actif. Il ne s'éteint plus après le démarrage du véhicule, ce qui indique une défaillance sérieuse et permanente du système détectée par le calculateur lui-même.

Un appareil de diagnostic d'atelier ne peut pas établir de connexion avec le calculateur airbag ou lit des codes de défaut indiquant un défaut interne ou des données de crash mémorisées. Les messages typiques sont « Calculateur défectueux » ou « Données de crash mémorisées ».

Dans quels modèles le 1C0909605K est-il installé ?

Chez Airbag24, nous réparons la référence 1C0909605K pour une sélection spécifique de véhicules du groupe Volkswagen. Le calculateur est principalement utilisé dans les VW Polo et Fox, diverses versions de Skoda Fabia et Roomster ainsi que certaines variantes de Seat Leon.

Volkswagen : Polo 4 (9N) (2001-2005), Polo 4 (9N3) (2005-2009) et Fox 5Z (2005-2011).

Skoda : Fabia 2 [5J] (2007-2014), Fabia Combi Mk1, Praktik Mk1, Fabia RS Mk2 et Roomster Scout Mk1.

Seat : Leon Style Mk3 et Leon Xcellence Mk4.

Comment se déroule la réparation du 1C0909605K ?

La réparation professionnelle chez Airbag24 suit un processus standardisé. Après réception, l'appareil est ouvert dans un environnement protégé contre les décharges électrostatiques (ESD) et soumis à une inspection visuelle. Ensuite, la réparation électronique des composants endommagés sur le circuit imprimé et la réinitialisation sécurisée des données de crash sont effectuées.

Tout d'abord, un contrôle d'entrée est effectué. Les techniciens examinent le boîtier, les contacts de connecteur et le circuit imprimé pour détecter les dommages visibles tels que la corrosion, les brûlures ou les défauts mécaniques. Cette étape est décisive pour déterminer si la réparation est possible.

L'essence de la réparation est la réparation électronique. En utilisant des stations de soudage spécialisées et sous microscope, les composants CMS endommagés (par ex. régulateurs de tension, MOSFETs) sont remplacés, les soudures froides sont resoudées et les pistes endommagées sont réparées. Parallèlement, les données de crash stockées en mémoire (EEPROM/Flash) sont supprimées à l'aide d'appareils de programmation spécialisés et l'appareil est ramené à son état d'usine.

Enfin, chaque calculateur réparé est testé sur un banc qui simule un véhicule. Le bon fonctionnement de toutes les entrées et sorties ainsi que la communication via l'interface CAN-/K-Bus sont vérifiés. Nous offrons une garantie légale de conformité de 2 ans sur la réparation réussie.
