6Q0 909 605 A - Réparation du calculateur d'airbag

Welche Funktion hat das Airbag-Steuergerät 6Q0 909 605 A?

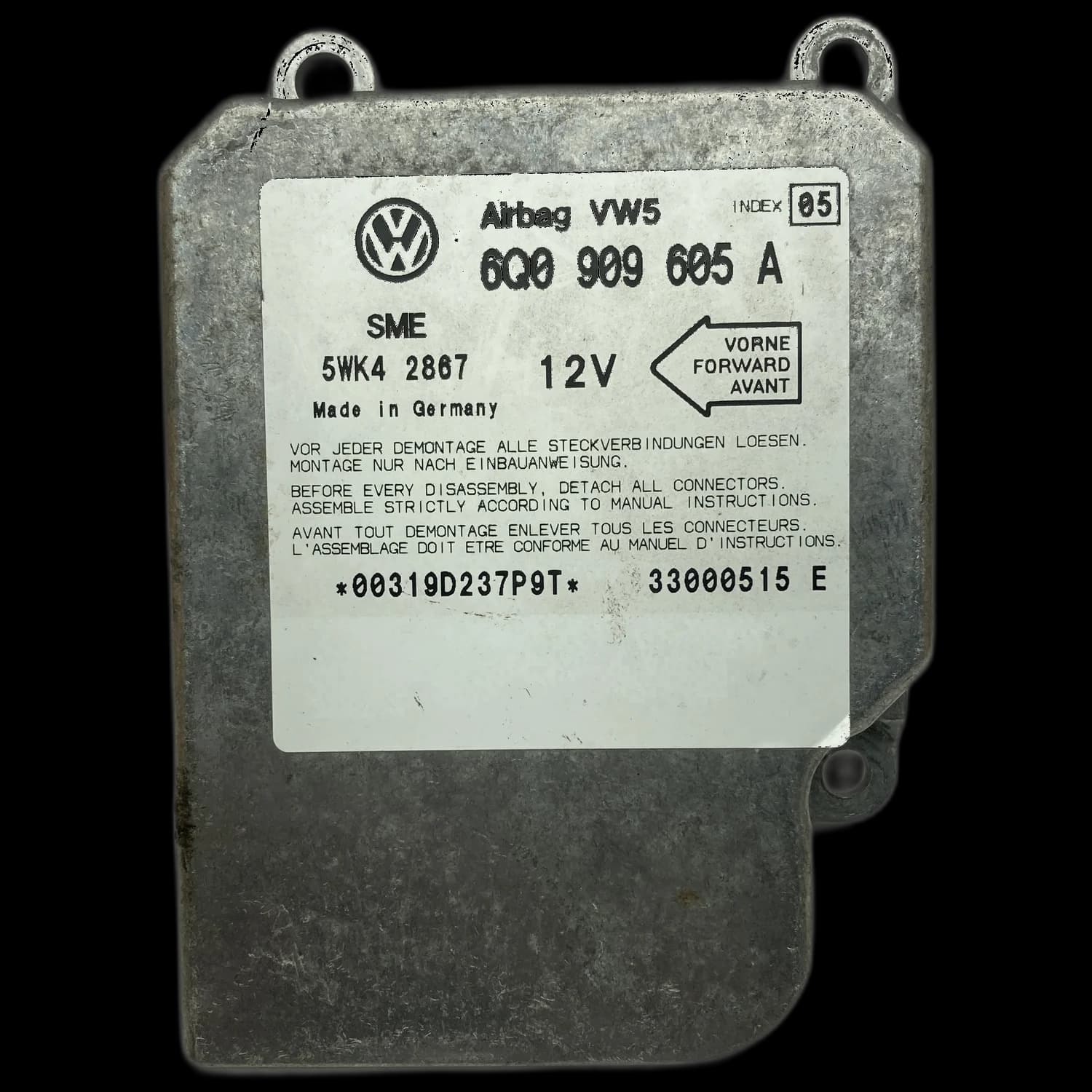

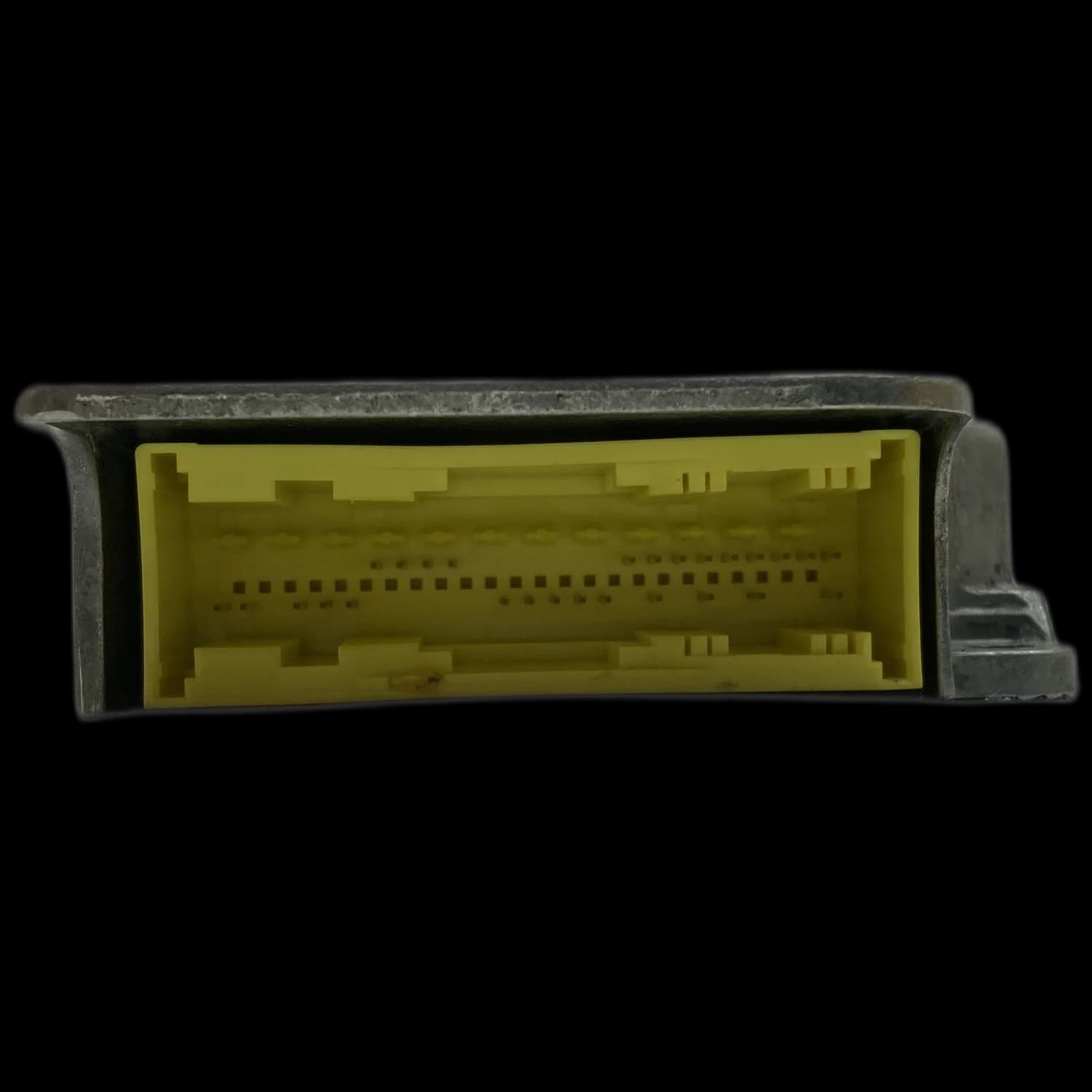

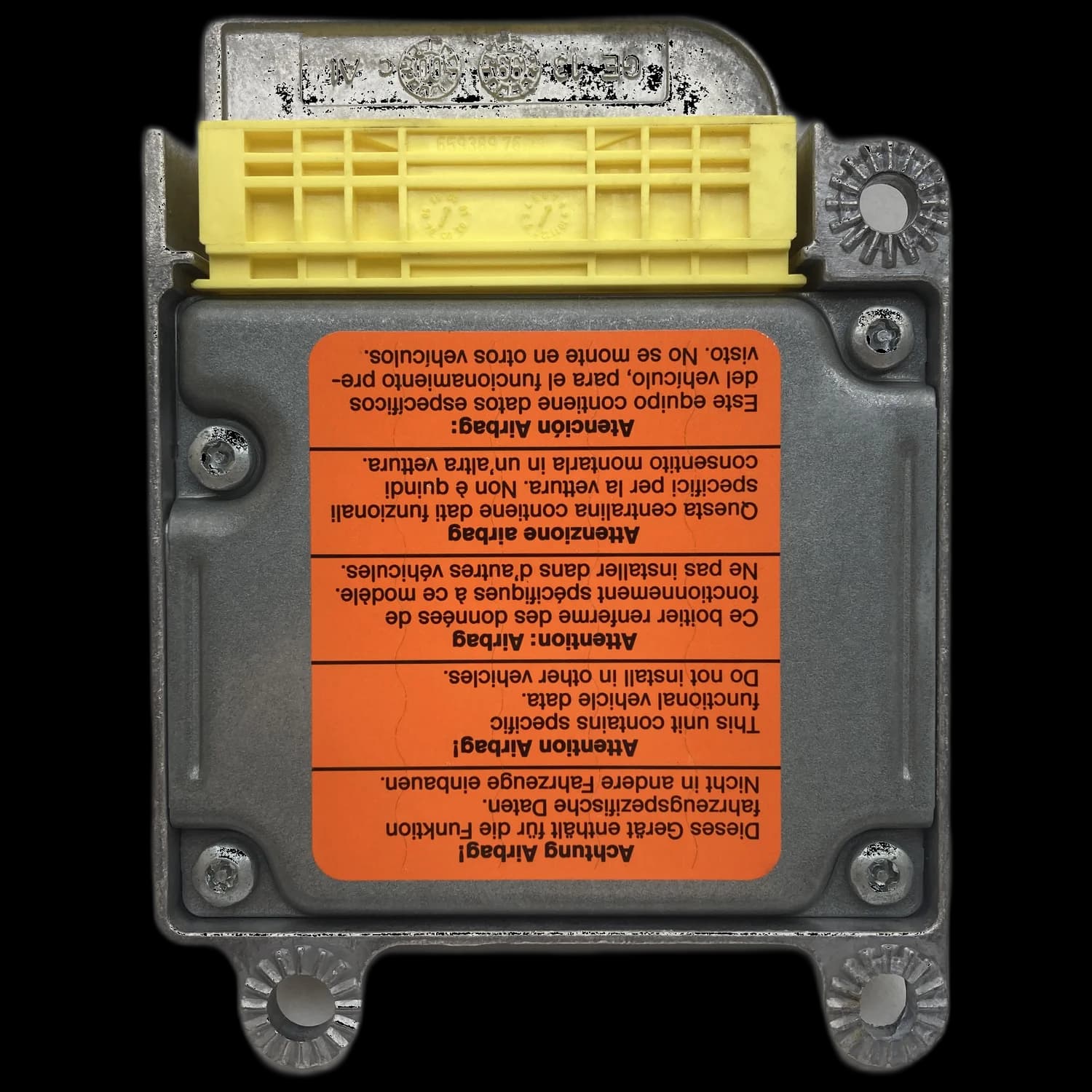

Das Airbag-Steuergerät mit der Teilenummer 6Q0 909 605 A ist die zentrale Steuereinheit für das Insassenschutzsystem in Fahrzeugen der VW- und Seat-Gruppe. Es verarbeitet die Daten der Beschleunigungssensoren, um im Falle eines Unfalls die Airbags und Gurtstraffer präzise und rechtzeitig auszulösen und gewährleistet so die Sicherheit der Fahrzeuginsassen.

Das Steuergerät, oft auch als Airbag Control Unit (ACU) oder SRS Module (Supplemental Restraint System) bezeichnet, ist ein sicherheitsrelevantes Bauteil. Seine Hauptaufgabe ist die permanente Überwachung aller Komponenten des Rückhaltesystems. Dazu gehören die Front- und Seitenairbags, die Gurtstraffer und die dazugehörigen Crash-Sensoren, die an strategischen Punkten in der Fahrzeugkarosserie verbaut sind.

Bei einem Aufprall analysiert die Elektronik im 6Q0 909 605 A in Millisekunden die eingehenden Sensordaten, bewertet die Unfallschwere und entscheidet, welche Rückhaltemittel aktiviert werden müssen. Nach einer Auslösung speichert es zudem die relevanten Crash-Daten im internen Speicher (EEPROM), was für die Unfallanalyse wichtig ist, aber auch eine fachgerechte Instandsetzung erfordert.

Welche Defekte treten beim 6Q0 909 605 A auf?

Die häufigsten Ausfallursachen des Steuergeräts 6Q0 909 605 A sind intern gespeicherte Crash-Daten nach einem Unfall (Fehler 00595), die eine weitere Funktion blockieren, sowie elektronische Hardwaredefekte. Diese äußern sich oft durch die Fehlercodes 00003 oder 65535 („Steuergerät defekt“) und sind auf fehlerhafte Bauteile oder Lötstellen auf der Platine zurückzuführen.

Ein weit verbreitetes Problem ist die Speicherung von Crash-Daten. Nach einem Unfall, bei dem Airbags oder Gurtstraffer ausgelöst wurden, wird dies im internen EEPROM des Steuergeräts permanent vermerkt. Das Gerät sperrt sich daraufhin selbst und die Airbag-Warnleuchte bleibt aktiv. Ein einfaches Löschen des Fehlerspeichers per Diagnosegerät ist dann nicht mehr möglich; die Daten müssen auf Chipebene zurückgesetzt werden.

Darüber hinaus treten rein elektronische Defekte auf der Leiterplatte auf. Dazu gehören defekte SMD-Bauteile wie Spannungsregler, Kondensatoren oder Transistoren, die für die korrekte Spannungsversorgung und Signalverarbeitung zuständig sind. Auch kalte oder gebrochene Lötstellen, die durch thermische Belastung und Vibrationen über die Jahre entstehen, können zu sporadischen oder permanenten Ausfällen führen.

Es ist wichtig zu beachten, dass es von der Teilenummer 6Q0 909 605 A zahlreiche Varianten gibt, wie zum Beispiel 6Q0 909 605 AC, 6Q0 909 605 AL oder 6Q0 909 605 AF. Diese unterscheiden sich in ihren Hardware- (HW) und Software-Ständen (SW), was bei der Diagnose und Reparatur berücksichtigt werden muss.

Woran erkennt man einen Defekt am Steuergerät 6Q0 909 605 A?

Ein defektes 6Q0 909 605 A Steuergerät macht sich primär durch eine permanent leuchtende Airbag-Warnleuchte im Kombiinstrument bemerkbar. Häufig lässt sich das Steuergerät zudem nicht mehr mit einem Diagnosegerät ansprechen oder es sind spezifische, nicht löschbare Fehlercodes wie „00003 – Steuergerät defekt“ oder „00595 – Crashdaten gespeichert“ hinterlegt.

Das eindeutigste Anzeichen für ein Problem im Airbag-System ist die aktive SRS-Kontrollleuchte (Airbag-Symbol). Leuchtet diese nach dem Motorstart dauerhaft, signalisiert das System einen Fehler und ist im Ernstfall nicht funktionsfähig.

Ein weiteres klares Symptom ist die fehlende Kommunikation. Versucht die Werkstatt, den Fehlerspeicher auszulesen, kann es vorkommen, dass das Steuergerät nicht mehr über die OBD-Schnittstelle erreichbar ist. Dies deutet oft auf einen schwerwiegenden internen Elektronikdefekt hin, beispielsweise an der Spannungsversorgung oder den CAN-Bus-Kontakten.

Beim Auslesen des Fehlerspeichers werden oft spezifische Codes angezeigt, die direkt auf das Steuergerät verweisen. Die Codes „00003“ oder „65535“ bedeuten in der Regel einen internen, irreparablen Hardwarefehler aus Sicht des Systems. Der Code „00595“ weist unmissverständlich auf gespeicherte Crash-Daten hin, die eine Reaktivierung des Systems verhindern.

In welchen Fahrzeugen ist das 6Q0 909 605 A verbaut?

Das Airbag-Steuergerät mit der Teilenummer 6Q0 909 605 A ist vorrangig in Fahrzeugen des VW-Konzerns verbaut. Die primäre Zuordnung gilt für den Seat Alhambra der ersten Generation. Ähnliche Varianten der 6Q0-909-605x-Baureihe finden sich zudem in Modellen wie dem VW New Beetle oder verschiedenen Caddy-Varianten wieder.

Bei Airbag24 reparieren wir das Steuergerät 6Q0 909 605 A und seine Varianten für das folgende, spezifisch zugeordnete Modell:

Seat: Alhambra I (Typ 7M, Baujahre 1995–2010)

Aufgrund der modularen Bauweise des Volkswagen-Konzerns ist es wichtig, stets die exakte Teilenummer auf dem Gehäuse des Steuergeräts abzugleichen. Die Varianten mit unterschiedlichen Endbuchstaben (z. B. AC, AL, AF, AJ) deuten auf spezifische Hardware- und Software-Konfigurationen hin, die für das jeweilige Fahrzeugmodell und dessen Ausstattung ausgelegt sind.

Wie läuft die Reparatur des 6Q0 909 605 A ab?

Die professionelle Reparatur des 6Q0 909 605 A bei Airbag24 umfasst nach Einsendung des ausgebauten Geräts eine detaillierte Eingangsprüfung. Anschließend werden je nach Fehlerbild defekte Bauteile auf der Platine ersetzt, Lötstellen erneuert und gespeicherte Crash-Daten auf Chipebene zurückgesetzt. Ein Abschlusstest auf einem Prüfstand sichert die volle Funktionsfähigkeit.

Der Prozess beginnt mit dem fachgerechten Ausbau des Steuergeräts aus dem Fahrzeug. Für eine erfolgreiche Analyse ist es entscheidend, das Gehäuse ungeöffnet und unbeschädigt an Airbag24 zu senden. Ein beigefügtes Auftragsformular mit einer genauen Fehlerbeschreibung und den ausgelesenen Fehlercodes beschleunigt die Diagnose.

Nach Eingang erfolgt eine umfassende Analyse. Unsere Techniker prüfen die Platine auf sichtbare Schäden, messen elektronische Bauteile durch und lesen den internen Speicher aus. Basierend auf der Diagnose werden defekte Komponenten wie Spannungsregler oder Kondensatoren ausgelötet und durch neue, hochwertige Bauteile ersetzt. Kalte Lötstellen werden professionell nachgelötet.

Falls Crash-Daten gespeichert sind, wird der interne Speicher (EEPROM) mit speziellen Programmiergeräten ausgelesen, die Crash-Informationen entfernt und die saubere Werksdatei wieder aufgespielt. Dieser Vorgang ist mit einem einfachen Diagnosegerät nicht möglich.

Abschließend wird jedes reparierte Steuergerät auf einem speziell entwickelten Prüfstand getestet. Hierbei werden alle Ein- und Ausgänge sowie die Kommunikation simuliert, um die einwandfreie Funktion unter realen Bedingungen zu garantieren. Auf jede durchgeführte Reparatur gewähren wir 12 Monate Gewährleistung.
